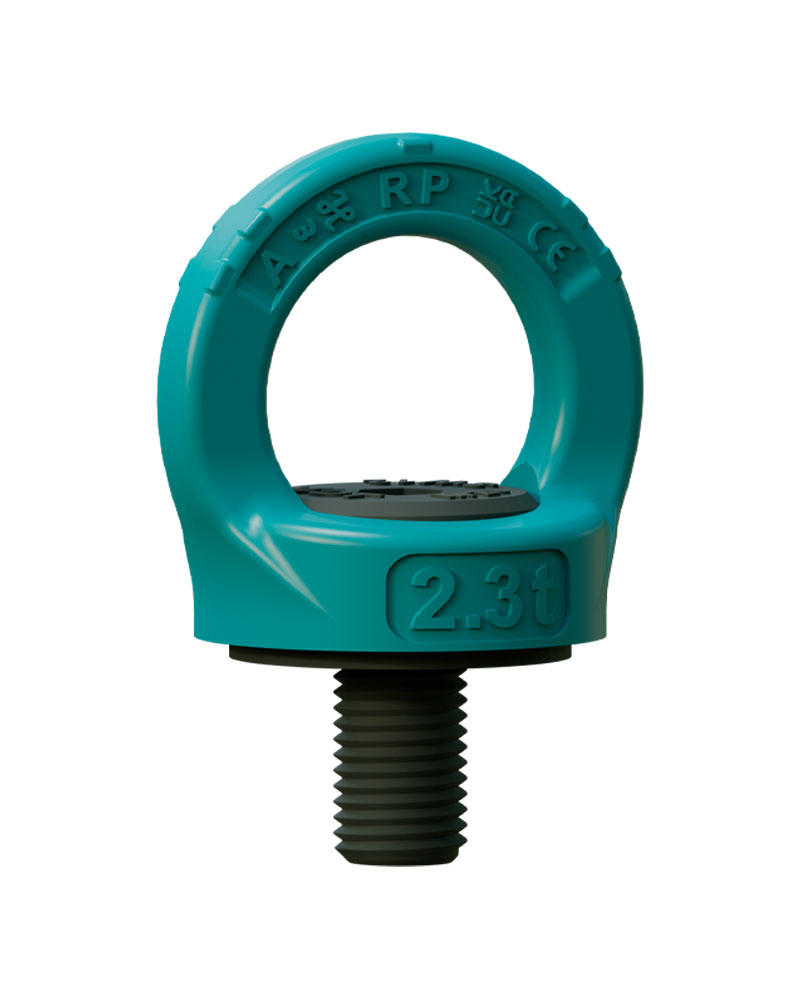

JDT Ring Point Oogbout
- JDT Ring Point oogbout met een hoge belastingcapaciteit.
- Gereedschapsloze montage en demontage.
- Uniek en gepatenteerd ontwerp met eenvoudig instellen in lastrichting.
- Variabele schroeflengtes beschikbaar.
- Conform EN 1677-1.
Productinformatie
De JDT Ring Point oogbout is een veelzijdige en betrouwbare hijsoplossing, ontworpen voor eenvoudige en veilige toepassing. Het unieke en gepatenteerde ontwerp zorgt voor een gereedschapsloze montage en demontage, terwijl de oogbout eenvoudig in de lastrichting kan worden ingesteld. De robuuste smeedconstructie en de RAL 5021 waterblauwe poedercoating bieden extra duurzaamheid en bescherming tegen omgevingsinvloeden. Met een breed inzetbereik van -40 °C tot +300 °C is deze oogbout geschikt voor diverse industriële toepassingen. Bovendien biedt de oogbout viervoudige veiligheid tegen breuk en is deze 100% getest op scheuren, met DGUV-test, DEKRA-goedkeuring, en CE & UKCA-markeringen. Variabele schroeflengtes zijn leverbaar voor optimale flexibiliteit.
Specificaties
| Positie |  |  |  |  |  |  | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Aantal | 1 | 1 | 2 | 2 | 2 | 3 of 4 | ||||
| Hijshoek | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | ||
| Artikelcode | Fabrikantcode | Gewicht (kg) | Werklast (ton) | |||||||
| HO_JDTRP-07 | 0382100000 | 0,3 | 2,5 | 0,7 | 5 | 1,4 | 1 | 0,7 | 1,5 | 1,1 |
| HO_JDTRP-15 | 0382101000 | 0,4 | 4 | 1,5 | 8 | 3 | 2,1 | 1,5 | 3,2 | 2,3 |
| HO_JDTRP-23 | 0382102000 | 0,7 | 5,5 | 2,3 | 11 | 4,6 | 3,3 | 2,3 | 4,8 | 3,5 |
| HO_JDTRP-32 | 0382103000 | 1,2 | 8 | 3,2 | 16 | 6,4 | 4,5 | 3,2 | 6,7 | 4,8 |
| HO_JDTRP-45 | 0382104000 | 2,2 | 12 | 4,5 | 24 | 9 | 6,4 | 4,5 | 9,6 | 6,8 |
Afmetingen
| Artikelcode | Fabrikantcode | a (mm) | b (mm) | c (mm) | d (mm) | D x e | f (mm) | t (mm) | n (mm) |
|---|---|---|---|---|---|---|---|---|---|
| HO_JDTRP-07 | 0382100000 | 38 | 13 | 7 | 34 | 12 x 18 | 60 | 49 | 8 |
| HO_JDTRP-15 | 0382101000 | 42 | 14 | 10 | 36 | 16 x 20 | 64 | 51 | 10 |
| HO_JDTRP-23 | 0382102000 | 50 | 15 | 12 | 46 | 20 x 30 | 76 | 61 | 12 |
| HO_JDTRP-32 | 0382103000 | 64 | 19 | 15 | 52 | 24 x 30 | 90 | 74 | 14 |
| HO_JDTRP-45 | 0382104000 | 75 | 25 | 19 | 62 | 30 x 35 | 112 | 91 | 17 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- HO_JDTRP-12
- EAN-nummer
- HO_JDTRP-12
- Gewicht
- 0.3
