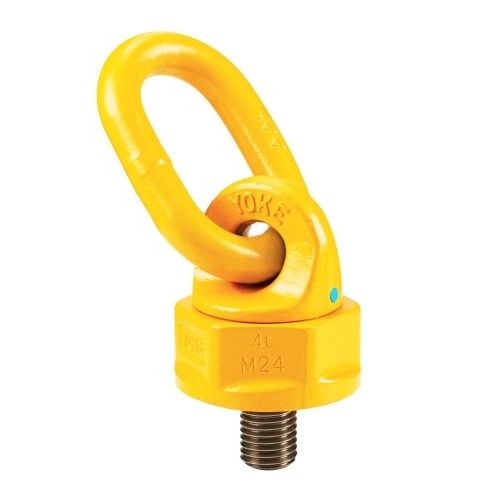

Yoke Wartel Oogbout WBO

  • 360 graden draaibaar, 230 graden kantelbaar dankzij het unieke kogellagerontwerp
  • Vervaardigd uit gesmeed gelegeerd staal, gehard en gekalmeerd
  • Last dragende onderdelen zijn 100% magnaflux-scheuren gedetecteerd
  • Kan onder belasting draaien. Draai niet continu in de richting van 90 graden bij volledige belasting
  • Conform EN 1677-4
  • Maat Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 40,50 € 40,50
€ 40,50 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_YWBO-08


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

  • Gecertificeerd door DGUV GS-OA-15-04
  • Bouten zijn metrische schroefdraad
  • Vermoeidheid geclassificeerd tot 20.000 cycli bij 1,5 keer de WLL
  • Alle YOKE Hijspunten voldoen aan of overtreffen alle vereisten van ASME B30.26
  • Eenvoudig te bevestigen of te demonteren door het gesmede zeshoekige lichaam

WBO technische tekening

Model WLL (ton) G (mm) C (mm) K (mm) H (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Moment (Nm) Gewicht (kg)
WBO 8 0,4 35 40 30 16 12 72 8 8 32 29 10 0,2
WBO 10 0,6 35 40 30 16 12 15 8 10 32 29 10 0,2
WBO 12 0,7 40 45 36 18 18 95 10 12 50 35 10 0,3
WBO 16 1,5 46 54 41 22 24 104 13 16 50 38 30 0,5
WBO 20 2,5 62 68 55 29 30 122 13 20 54 38 70 1
WBO 24 4 78 88 70 36 36 154 19 24 66 44 150 2,2
WBO 30 6 90 120 80 48 45 206 22 30 86 50 350 4,5
WBO 36 10 90 120 80 48 54 206 36 36 86 50 410 4,6
WBO 42 13 98 122 84 50 63 235 25 42 110 65 550 5,5
WBO 48 14 98 122 84 50 72 235 25 48 110 65 550 6,1
WBO 52 20 120 150 94 60 78 270 32 52 120 70 750 10,5
WBO 56 20 120 150 94 60 84 270 32 56 120 70 800 10,7
WBO 64 20 120 150 94 60 96 270 32 64 120 70 800 11,6
WBO 72 40 170 210 145 83 108 240 45 72 130 90 1200 30,6
WBO 80 40 170 210 145 83 120 340 45 80 130 90 1500 31,6
WBO 90 40 170 210 145 83 135 340 45 90 130 90 2000 33,9

Bijlagen

Handleiding (Engels)

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
HO_YWBO-08
EAN-nummer
HO_YWBO-08
Gewicht
0.2
