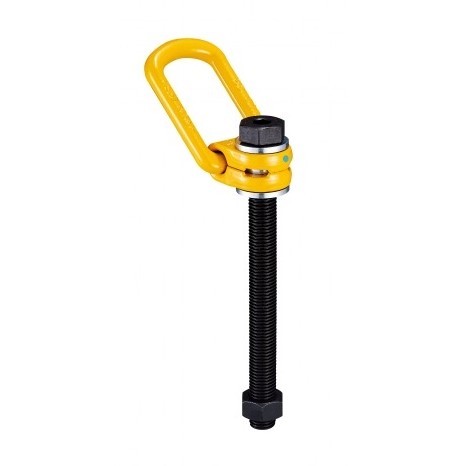

Productinformatie
- Elk onderdeel heeft volledige traceerbaarheid naar grondstoffen.
- Bouten zijn metrisch draad, (ASME / ANSI B18.3.1M), specificatie is 12.9 DIN EN ISO 4762.
- Getest op 2,5 keer de WLL met certificering voor elke geproduceerde partij.
- Snelle en simpele montage, slechts een getapt gat is nodig.
| Model | WLL (ton) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | M (mm) | S (mm) | SW (mm) | Moment (Nm) | Gewicht (kg) |
| LBO-L 8 | 0,3 | 30 | 35 | 35 | 10 | 76 | 85 | 55 | 29 | 8 | 6 | 13 | 30 | 0,3 |
| LBO-L 10 | 0,63 | 30 | 35 | 36 | 10 | 96 | 85 | 55 | 29 | 10 | 6 | 17 | 60 | 0,4 |
| LBO-L 12 | 1 | 33 | 37 | 44 | 14 | 114 | 98 | 57 | 36 | 12 | 8 | 19 | 100 | 0,6 |
| LBO-L 16 | 1,5 | 33 | 37 | 46 | 14 | 149 | 98 | 57 | 36 | 16 | 10 | 24 | 150 | 0,7 |
| LBO-L 20 | 2,5 | 50 | 54 | 57 | 17 | 186 | 140 | 82 | 44 | 20 | 12 | 30 | 250 | 1,7 |
| LBO-L 24 | 4 | 50 | 54 | 59 | 17 | 221 | 140 | 82 | 44 | 24 | 12 | 36 | 400 | 2,1 |
| LBO-L 30 | 5 | 60 | 65 | 81 | 23 | 278 | 170 | 99 | 62 | 30 | 17 | 46 | 500 | 4,3 |
| LBO-L 36 | 8 | 77 | 85 | 101 | 27 | 222 | 225 | 124 | 78 | 36 | 22 | 55 | 800 | 7,3 |
| LBO-L 42 | 10 | 77 | 85 | 104 | 27 | 272 | 225 | 124 | 78 | 42 | 24 | 65 | 100 | 8,7 |
| LBO-L 42 | 15 | 95 | 104 | 112 | 36 | 264 | 256 | 158 | 86 | 42 | 24 | 65 | 1500 | 13,1 |
| LBO-L 48 | 20 | 95 | 104 | 120 | 36 | 295 | 259 | 158 | 90 | 48 | 27 | 75 | 2000 | 15,2 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- HO_YDKHL-008
- EAN-nummer
- HO_YDKHL-008
- Gewicht
- 0.2
