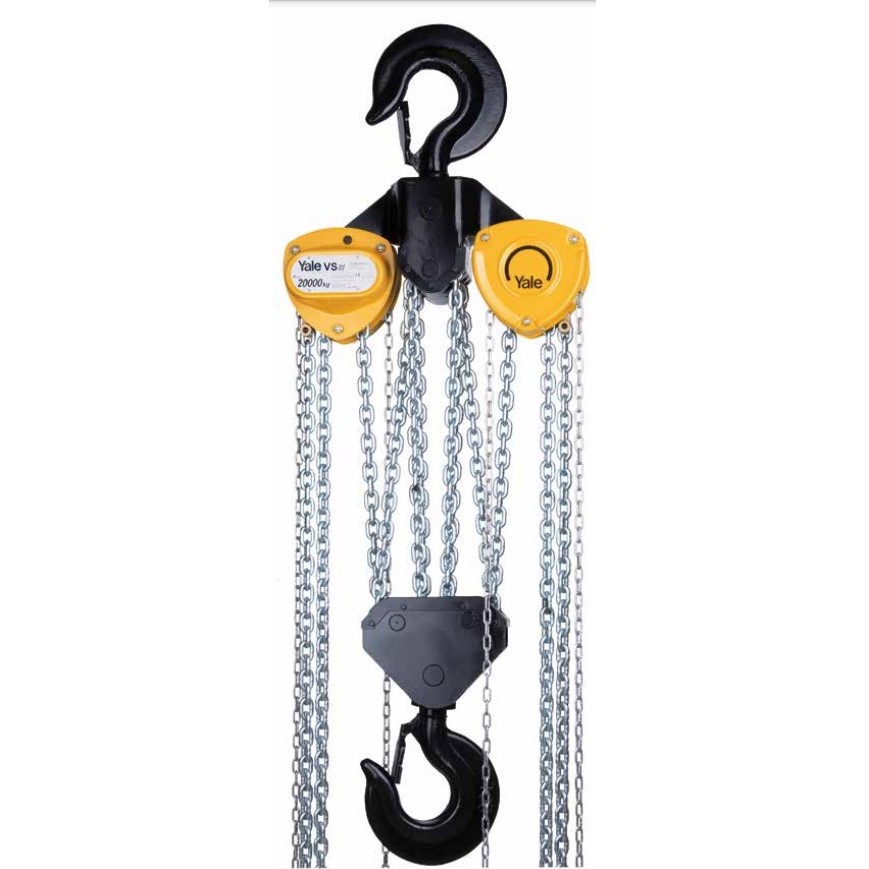

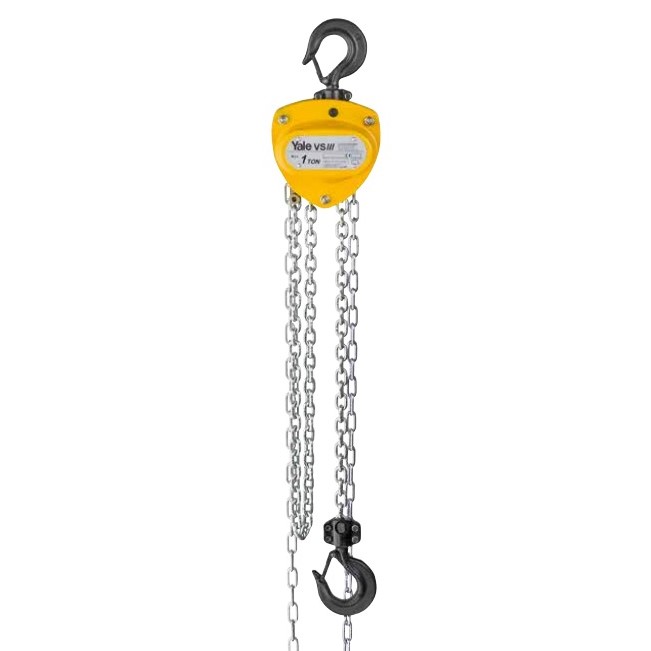

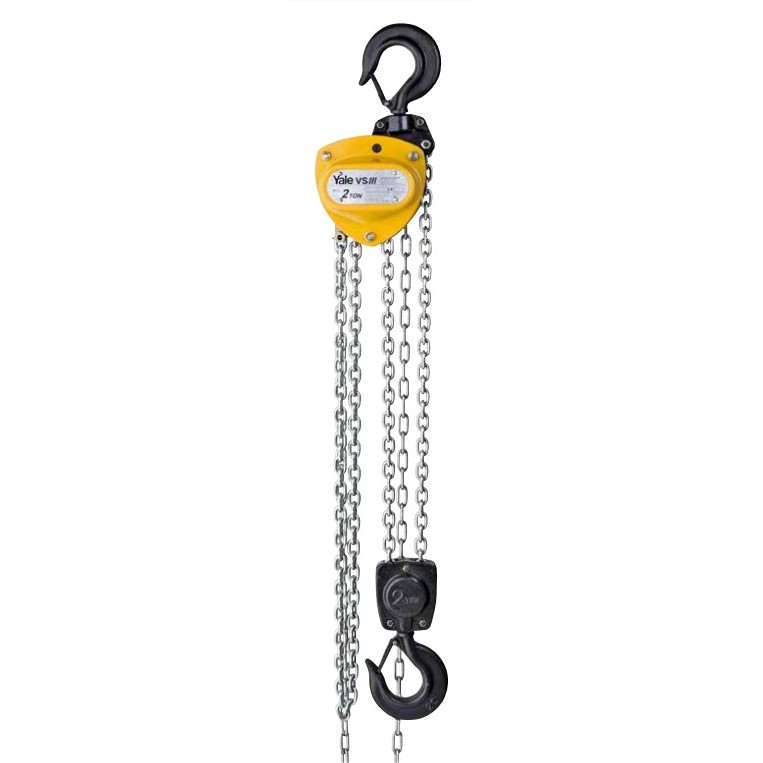

Yale VS III Handtakel
- Overlastbeveiliging (slipkoppeling) op aanvraag beschikbaar!
- Door de extreem lage bouwhoogte kan de hefhoogte optimaal worden benut.
- Nauwkeurig bewerkte geleidingsrollen zorgen ervoor dat de lastketting optimaal loopt.
- Kogel- en naaldlagers in de versnellingsbak, in de zijplaten en in het lasttandwiel.
- Gegalvaniseerde en geel verchroomde remdelen en kettinggeleidingsrollen voor een verhoogde bescherming tegen corrosie.
- Standaard met verzinkte lastketting conform EN 818-7.
Productinformatie
- De gesloten, robuuste plaatstalen behuizing kan buiten worden gebruikt
- De handkettinggeleider zorgt ervoor dat de handketting soepel loopt zonder te kantelen of vast te lopen
- Hoogwaardige lagers in de zijplaten, het tandwieldeksel en in het lasttandwiel zorgen ervoor dat het lasttandwiel en het aandrijfrondsel perfect lopen
- Geoptimaliseerde handkrachten zorgen voor eenvoudige bediening
- De haken met stevige veiligheidsbeugels zijn 360° draaibaar
- Doorlopende tapeinden tussen de zijplaten en de dekselbevestiging en de versterkte handwielafdekking zorgen voor meer stabiliteit.
- De extreem lage totale hoogte maakt een maximale benutting van de hefhoogte mogelijk
| Model | WLL (ton) | Kettingmaat (mm) | Slag (mm) | Aantal strengen | A min. (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | K (mm) | Gewicht (kg) |
| VS-III 250 | 0.25 | 4 x 12 | 50 | 1 | 290 | 12 | 26 | 11 | 118 | 113 | 65 | 48 | 190 | 4.9 |
| VS-III 500 | 0.55 | 5 x 15 | 26 | 1 | 350 | 21 | 28 | 16 | 145 | 140 | 80 | 60 | 240 | 9 |
| VS-III 1000 | 1 | 6 x 18 | 24 | 1 | 380 | 27 | 32 | 19 | 158 | 155 | 87 | 68 | 270 | 11.5 |
| VS-III 1500 | 1.5 | 8 x 24 | 17 | 1 | 450 | 33 | 37 | 22 | 180 | 175 | 85 | 90 | 300 | 17.5 |
| VS-III 2000 | 2 | 8 x 24 | 19 | 1 | 460 | 37 | 41 | 27 | 205 | 180 | 94 | 86 | 320 | 19 |
| VS-III 3000 | 3 | 10 x 30 | 12 | 1 | 570 | 46 | 44 | 31 | 240 | 210 | 110 | 100 | 370 | 31 |
| VS-III 5000 | 5 | 10 x 30 | 8 | 2 | 700 | 56 | 50 | 37 | 250 | 190 | 95 | 95 | 410 | 43 |
| VS-III 10000 | 10 | 10 x 30 | 2.84 | 4 | 860 | 63 | 95 | 47 | 463 | 104 | 55 | 50 | 448 | 78.5 |
| VS-III 20000 | 20 | 10 x 30 | 1.42 | 8 | 950 | 90 | 86 | 69 | 860 | 200 | 100 | 100 | 508 | 197 |
| VS-III 30000 | 30 | 10 x 30 | 0.83 | 12 | 1112 | 90 | 85 | 67 | 704 | 410 | 6225 | 186 | 528 | 268 |
| VS-III 50000 | 50 | 10 x 130 | 0.56 | 18 | 1700 | 165 | 135 | 108 | 776 | 627 | 314 | 314 | 656 | 540 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- TKH_YVS3-0025.03
- EAN-nummer
- TKH_YVS3-0025.03
- Gewicht
- 4.9
