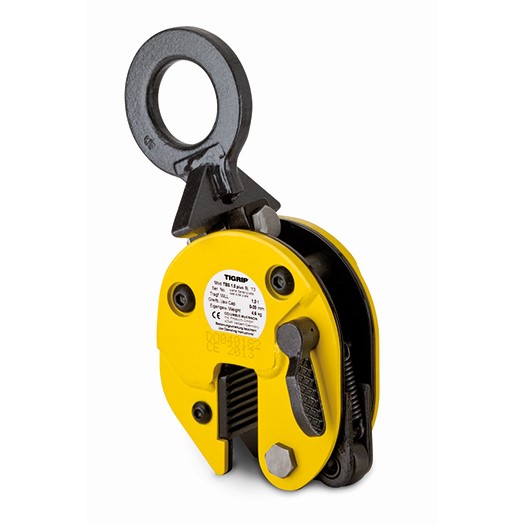

Tigrip TBS Plus verticale platenklem, met scharnierend hijsoog
- Verticale platenklem met scharnierend hijsoog, wat zorgt voor ongekende flexibileit.
- Geschikt voor het transporteren van platen, staalconstructies en gelaste constructies.
- Met dank aan het scharnierende hijsoog is de last in elke richting te hijsen of verplaatsen.
- Altijd voldoende klemkracht, ook bij schuin trekken, door het zwenkoog.
- Conform EN 13155.
Productinformatie
De Tigrip TBS verticale platenklem met scharnierend hijsoog kan worden gebruikt voor het veilig hanteren van platen onder verschillende hoeken. Hij kan platen horizontaal optillen en verticaal neerzetten, of hij kan ze over een rand tillen door hem vanaf de zijkant vast te pakken. Het scharnierend hijsoog zorgt voor voldoende klemkracht in elke positie. De scharnierende haakring heeft als bijkomend voordeel dat hij voldoende klemkracht biedt om een plaat veilig vast te houden. Het wordt aanbevolen om deze platenklem per paar te gebruiken in combinatie met een traverse voor grote platen en lange materialen die de neiging hebben om door te zakken. Naast het transporteren van platen is deze klem geschikt voor het draaien van staalconstructies en lasconstructies.
Veilig hijsen met een platenklem
Het is uiteraard van belang om de platenklem op een veilige manier te hanteren. Afhankelijk van de gebruikshoek moet rekening worden gehouden met capaciteitsbeperkingen, zoals weergegeven in onderstaand schema:
Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 30/Brinell 300. De minimale werklast van deze platenklem is 10% van de maximale werklast.
Specificaties
| Afmetingen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | Werklast (ton) | Klemopening (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| TBS+ 1 | 1 | 0 - 20 | 3,2 | 126 | 270 | 50 | 49 | 70 | 95 | 63 | 12 | 23 |
| TBS+ 2 | 2 | 0 - 32 | 9,4 | 192 | 382 | 80 | 75 | 96 | 132 | 92 | 20 | 30 |
| TBS+ 3 | 3 | 0 - 32 | 9,4 | 192 | 382 | 80 | 75 | 96 | 132 | 92 | 20 | 30 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- PLK_CY-01.020
- EAN-nummer
- PLK_CY-01.020
- Gewicht
- 3.2
