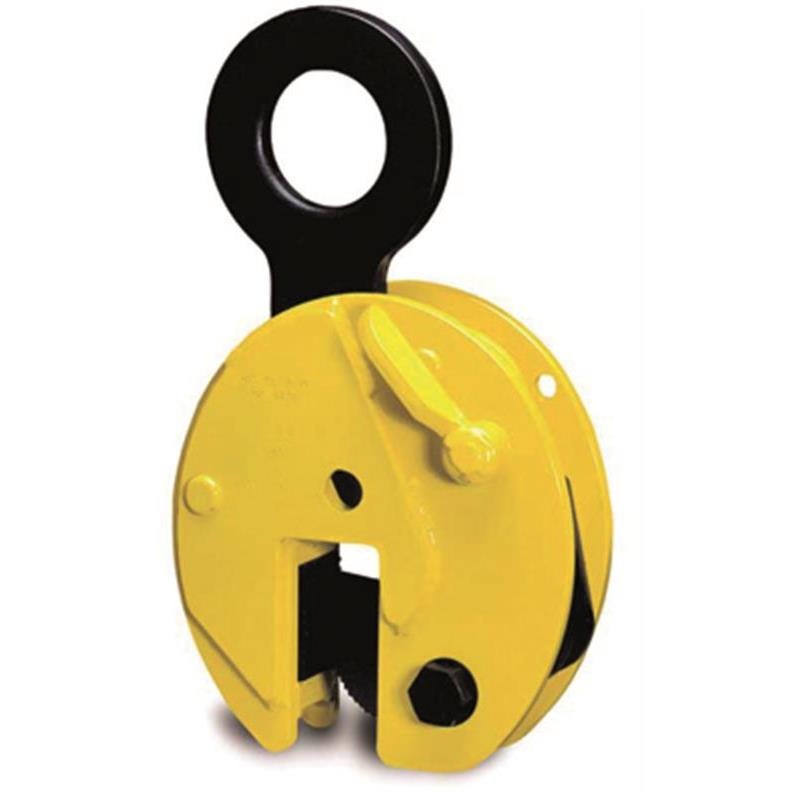

Tigrip TBL Verticale platenklem, gelast

  • Hijsklem met een gelaste behuizing, geschikt voor verticaal transport van enkele staalplaten.
  • Voorzien van veiligheidsvergrendeling die ervoor zorgt dat de last ten alle tijden vergrendeld is.
  • Met een vast hijsoog, voor grote platen die dreigen door te buigen heeft u een traverse nodig.
  • De klem heeft een onderhoudsvriendelijk ontwerp, zodat onderdelen gemakkelijk vervangen kunnen worden.
  • Conform EN 13155.
  • Werklast
  • Klemopening
  • Certificaat

Deze combinatie bestaat niet.

€ 1.050,30 € 1.050,30
€ 1.050,30 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: PLK_CZ-10.000050


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

De Tigrip TBL verticale platenklem wordt voornamelijk gebruikt voor het transporteren van enkelvoudige staalplaten in verticale positie, evenals voor het hijsen en draaien over 180°. Deze klem kan ook gebruikt worden voor het transporteren van staalconstructies en profielen. Het verschil ten opzichte van de andere TBL, is dat deze behuizing vast gelast is. Dit garandeert een hogere werklast met dezelfde of kleinere afmetingen. De klem wordt geopend en gesloten met een vergrendelingshendel. Dit resulteert in een veiligheidsvergrendeling via een veervoorspanning. Het wordt aanbevolen om deze platenklem per paar te gebruiken in combinatie met een traverse voor grote platen en lange materialen die de neiging hebben om door te zakken.

Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 30/Brinell 300. De minimale werklast van deze platenklem is 10% van de maximale werklast.

Specificaties

Technische tekening

  Afmetingen
Model Werklast (ton) Klemopening (mm) Gewicht (kg) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
TBL 4 S 4 0 - 32 11,2 197 339 80 68 93 110 20 32
TBL 4 L 4 30 - 60 11,9 228 339 80 68 100 110 20 32
TBL 6 S 6 0 - 50 20,6 293 442 89 95 143 129 20 35
TBL 6 L 6 50 - 100 23,2 362 482 89 114 143 128 20 35
TBL 8 S 8 0 - 50 24,2 293 450 89 95 143 129 20 42
TBL 8 L 8 50 - 100 28,8 362 482 89 114 143 129 20 42
TBL 10 S 10 0 - 50 29,5 293 503 110 95 143 139 25 45
TBL 10 L 10 50 - 100 35,1 362 503 110 114 143 139 25 45
TBL 15 S 15 0 - 50 76 360 550 130 125 162 204 45 55
TBL 15 L 15 50 - 100 86 460 615 130 175 162 204 45 55
TBL 20 S 20 0 - 65 123 462 674 130 165 210 235 45 65
TBL 20 L 20 65 - 130 135 560 724 130 195 210 235 45 65
TBL 30 S 30 0 - 65 195 462 667 60 165 210 295 65 66
TBL 30 L 30 65 - 130 256 560 732 60 195 210 295 65 67

Bijlagen

Handleiding

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
PLK_CZ-10.000050
EAN-nummer
PLK_CZ-10.000050
Gewicht
29.5
