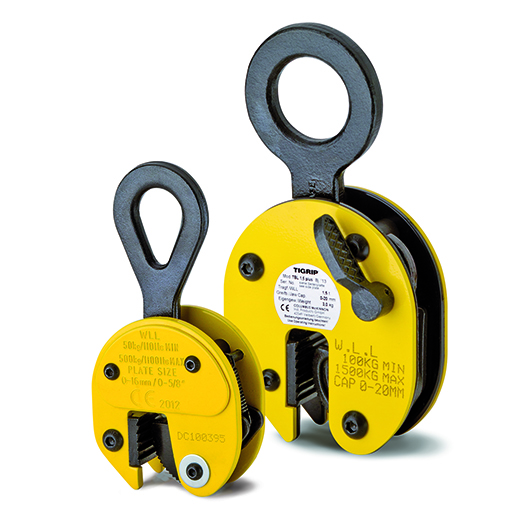

Tigrip TBL Plus verticale platenklem, gebout
- Hijsklem met een geboute behuizing, geschikt voor verticaal transport van enkele staalplaten.
- Voorzien van veiligheidsvergrendeling die ervoor zorgt dat de last ten alle tijden vergrendeld is.
- Met een vast hijsoog, voor grote platen die dreigen door te buigen heeft u een traverse nodig.
- De klem heeft een onderhoudsvriendelijk ontwerp, zodat onderdelen gemakkelijk vervangen kunnen worden.
- Conform EN 13155.
Productinformatie
De Tigrip TBL Plus verticale platenklem wordt voornamelijk gebruikt voor het transporteren van enkelvoudige staalplaten in verticale positie, evenals voor het hijsen en draaien over 180°. Deze klem kan ook gebruikt worden voor het transporteren van staalconstructies en profielen. Het verschil ten opzichte van de andere TBL, is dat die een gelaste behuizing heeft, en deze uitvoering zit met bouten in elkaar. De klem wordt geopend en gesloten met een vergrendelingshendel (behalve de 0,5 tons-uitvoering). Dit resulteert in een veiligheidsvergrendeling via een veervoorspanning. Het wordt aanbevolen om de platenklemmen jper paar te gebruiken in combinatie met een traverse, voor grote platen en lange materialen die de neiging hebben om door te zakken.
Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 30/Brinell 300. De minimale werklast van deze platenklem is 10% van de maximale werklast. De 1,5 tons-uitvoering heeft een minimale werklast van 100kg.
l
| Afmetingen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Model | WLL (kg) | Klemopening (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
| TBL 0,5 | 0,5 | 0 - 16 | 1,5 | 99 | 195 | 29 | 33 | 47 | 50 | 48 | 11 | 16 |
| TBL+ 1,5 | 1,5 | 0 - 20 | 3 | 126 | 225 | 50 | 49 | 70 | 82 | 55 | 12 | 20 |
| TBL+ 2 | 2 | 0 - 32 | 9,3 | 192 | 312 | 80 | 75 | 96 | 100 | 81 | 20 | 24 |
| TBL+ 3 | 3 | 0 - 32 | 9,3 | 192 | 312 | 80 | 75 | 96 | 100 | 81 | 20 | 24 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- PLK_CZ92-0500.016
- EAN-nummer
- PLK_CZ92-0500.016
- Gewicht
- 1.72
