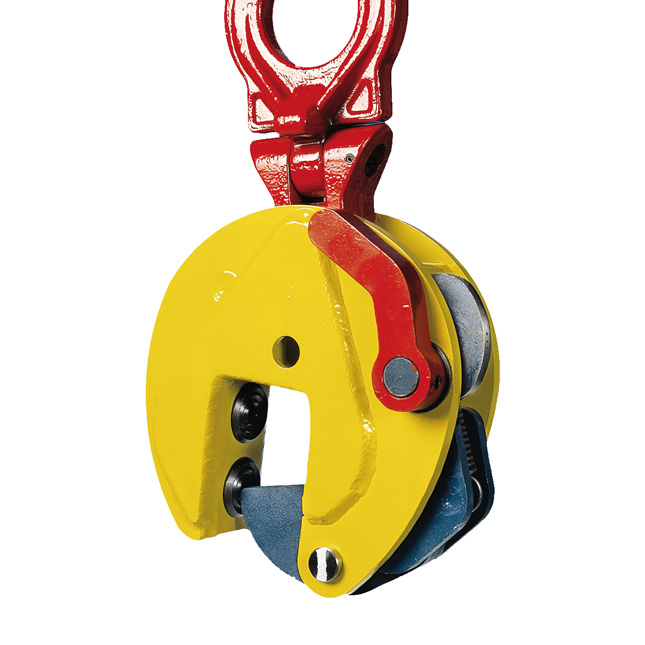

Terrier TSHPU Verticale platenklem, voor HP-profielen
- Voor het verticaal hijsen, hanteren en transporteren van Holland-Profiel (HP)-constructies.
- Door het scharnierend hijsoog is de last in elke richting te hijsen met krachtige grip.
- Het veiligheidsmechanisme zorgt ervoor dat de klem altijd vergrendeld is.
- Lichtgewicht ontwerp om gemakkelijk te kunnen hanteren.
- Conform EN 13155.
Productinformatie
De Terrier TSHPU verticale platenklem is geschikt voor het verticaal hijsen, hanteren en transporteren van Holland Profiel (HP)-scheepsbouwconstructies vanuit alle posities. Hij heeft een scharnierend hijsoog, waardoor hij een krachtige grip heeft in elke stand, zelfs bij een hoek van 90 graden. De TSHPU is standaard uitgerust met een veiligheidsmechanisme zodat de klem niet loslaat als er hijskracht wordt uitgeoefend en wanneer men de last laat zaken. De klem heeft standaard 2 taatsen, zodat hij bij elke plaatdikte extra klemkracht heeft.
Veilig hijsen met een platenklem
Het is uiteraard van belang om de platenklem op een veilige manier te hanteren. Afhankelijk van de gebruikshoek moet rekening worden gehouden met capaciteitsbeperkingen, zoals weergegeven in onderstaand schema:
Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 30/Brinell 300. De minimale werklast van deze platenklem is 10% van de maximale werklast.
Specificaties
| Afmetingen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | Werklast (ton) | Klemopening (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TSHPU 3 | 3 | 0 - 35 | 8 | 93 | 70 | 369 | 182 | 58 | 54 | 16 |
| TSHPU 5 | 5 | 0 - 45 | 17,3 | 110 | 70 | 434 | 228 | 58 | 86 | 20 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- PLK_TSHPU-0300.035
- EAN-nummer
- PLK_TSHPU-0300.035
- Gewicht
- 8.0
