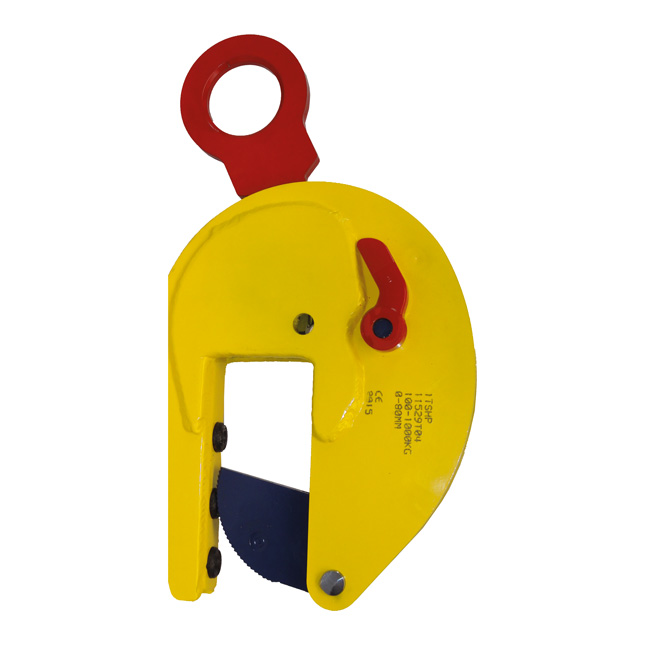

Terrier TSHP Verticale platenklem, voor HP-profielen
- Verticale platenklem voor Holland Profiel (HP), voorzien van 3 taatsen.
- Uitgerust met een veiligheidsmechanisme, de klem is altijd vergrendeld.
- Door geringe afmetingen geschikt om platen in een draaibank te plaatsen.
- Lichtgewicht ontwerp om makkelijk te kunnen hanteren.
- Conform EN 13155.
Productinformatie
De Terrier TSHP is geschikt voor het verticaal hijsen, hanteren en transporteren van Holland Profiel (HP)-scheepsbouwconstructies, staalplaten en -constructie. Hij is standaard voorzien van 3 taatsen voor extra klemkracht bij iedere dikte plaat. Met de TSHP kunt u gemakkelijk werkstukken in een draaibank plaatsen doordat hij een smalle behuizing heeft. De TSHP is uitgerust met een veiligheidsmechanisme zodat de klem niet loslaat als er hijskracht wordt uitgeoefend en wanneer men de last laat zakken. De klem is vergrendeld in zowel gesloten als open stand.
Veilig hijsen met een platenklem
Het is uiteraard van belang om de platenklem op een veilige manier te hanteren. Afhankelijk van de gebruikshoek moet rekening worden gehouden met capaciteitsbeperkingen, zoals weergegeven in onderstaande afbeelding:
Let op! Het plaatoppervlak van het materiaal moet een hardheidsniveau hebben van max. HRC 37/345 Hb. De minimale werklast van deze platenklem is 10% van de maximale werklast.
Specificaties
| Afmetingen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Model | Werklast (ton) | Klemopening (mm) | Gewicht (kg) | S (mm) | T (mm) | U (mm) | V (mm) | W (mm) | X (mm) | Y (mm) |
| TSHP 1 | 1 | 0 - 80 | 19 | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| TSHP 1.5 | 1 | 0 - 80 | 19 | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| TSHP-A 1.5 | 1,5 | 0 - 155 | 18 | 160 | 70 | 523 | 256 - 333 | 62 | 66 | 16 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- PLK_TSHP-0100.0080
- EAN-nummer
- PLK_TSHP-0100.0080
- Gewicht
- 19.0
