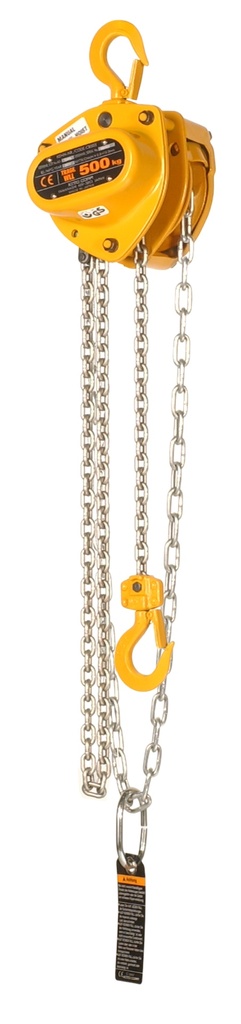

KITO CB Handtakel
- Handmatige kettingtakel met een werklast tot 15 ton, tot 50 ton op aanvraag verkrijgbaar.
- Schokbestendige dubbele tandwielkast voor extra duurzaamheid.
- Robuust mechanisch remsysteem voor verhoogde veiligheid.
- Onderhoudsvrije lagers en vernikkelde laadketting volgens EN 818-7.
- Conform EN 818-7.
Productinformatie
De KITO CB Handtakel is een veelzijdige en robuuste handmatige kettingtakel, ontworpen voor lasten tot 15 ton, met hogere capaciteiten tot 50 ton op aanvraag. Het apparaat beschikt over een schokbestendige dubbele tandwielkast en een robuust mechanisch remsysteem, wat zorgt voor verhoogde duurzaamheid en veiligheid. De onderhoudsvrije lagers en de vernikkelde laadketting van klasse T, serie V (G100), volgens norm EN 818-7, garanderen een lange levensduur en betrouwbaarheid. De handtakel is ook voorzien van een gesmede lasthaak met een brede opening en diverse optionele accessoires zoals een overload limiter en verschillende kettingcontainerformaten, waardoor het een ideale keuze is voor uiteenlopende hijstoepassingen.
Specificaties
| Artikelcode | Fabrikantcode | Werklast (ton) | Inspanning voor max lading (daN) | Ketting voor 1 meter hijsen (m) | Diameter ketting (mm) | Parten | Gewicht (kg) | Extra gewicht (kg/m) |
|---|---|---|---|---|---|---|---|---|
| TKH_KICB-005 | CB005 | 0,5 | 23,5 | 25 | 5,0 x 15,1 | 1 | 11 | 1.5 |
| TKH_KICB-010 | CB010 | 1 | 28,4 | 43 | 6,3 x 19,1 | 1 | 12,5 | 1,8 |
| TKH_KICB-015 | CB015 | 1,5 | 34,3 | 57 | 7,1 x 21,2 | 1 | 15,5 | 2,1 |
| TKH_KICB-020 | CB020 | 2 | 35,3 | 70 | 8 x 24,2 | 1 | 20 | 2,3 |
| TKH_KICB-025 | CB025 | 2,5 | 32,3 | 99 | 9 x 27,2 | 1 | 27 | 2,7 |
| TKH_KICB-030 | CB030 | 3 | 35,3 | 114 | 7,1 x 21,2 | 2 | 24 | 3,2 |
| TKH_KICB-050 | CB050 | 5 | 33,3 | 198 | 9 x 27,2 | 2 | 41 | 4,4 |
| TKH_KICB-075 | CB075 | 7,5 | 34,3 | 297 | 9 x 27,2 | 3 | 63 | 6,2 |
| TKH_KICB-100 | CB100 | 10 | 35,3 | 396 | 9 x 27,2 | 4 | 83 | 7,9 |
| TKH_KICB-150 | CB150 | 15 | 36,3 | 594 | 9 x 27,2 | 6 | 155 | 11,4 |
Afmetingen
| Artikelcode | Fabrikantcode | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | K (mm) | L (mm) | M (mm) | N (mm) | P (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKH_KICB-005 | CB005 | 158 | 161 | 285 | 2,5 | 69 | 99 | 27 | 35,5 | 12,1 | 17 | 77 | 35 | 89 |
| TKH_KICB-010 | CB010 | 162 | 161 | 295 | 2,5 | 71 | 99 | 29 | 42,5 | 16 | 21,8 | 93 | 11 | 101 |
| TKH_KICB-015 | CB015 | 171 | 182 | 350 | 2,5 | 78 | 112 | 34 | 47,5 | 19,5 | 26,5 | 106 | 47 | 119 |
| TKH_KICB-020 | CB020 | 182 | 202 | 375 | 3 | 87 | 125 | 36 | 50 | 21,8 | 30 | 116 | 49 | 124 |
| TKH_KICB-025 | CB025 | 192 | 233 | 420 | 3 | 91 | 143 | 40 | 53 | 24,3 | 33,5 | 127 | 53 | 136 |
| TKH_KICB-030 | CB030 | 171 | 235 | 510 | 3,1 | 78 | 162 | 42,5 | 56 | 27,2 | 37,5 | 138 | 57 | 148 |
| TKH_KICB-050 | CB050 | 192 | 282 | 600 | 3,6 | 91 | 194 | 46,5 | 63 | 34,5 | 47,5 | 161 | 67,5 | 172 |
| TKH_KICB-075 | CB075 | 192 | 373 | 770 | 4,2 | 91 | 253 | 72,5 | 85 | 47,5 | 63 | 231 | 97,5 | 275 |
| TKH_KICB-100 | CB100 | 192 | 438 | 760 | 4,2 | 111 | 308 | 72,5 | 85 | 47,5 | 63 | 231 | 97,5 | 295 |
| TKH_KICB-150 | CB150 | 268 | 492 | 1020 | 4,7 | 119 | 337 | 80 | 100 | 60 | 80 | 275 | 110 | 320 |
