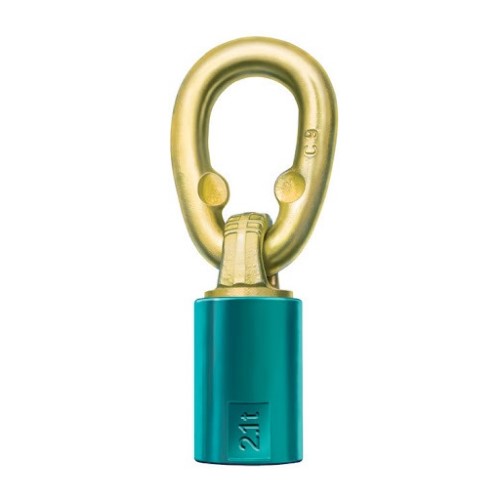

JDT Theipa Point Oogmoer draai- en kantelbaar
- Theipa Point TP draai- en kantelbare oogmoer.
- 360° draaibaar onder last, 180° kantelbaar.
- Beschermd tegen corrosie door extra coating.
- Gemakkelijk te monteren.
- Conform EN 1677.
Productinformatie
Met Theipa Point biedt JDT de meest geavanceerde generatie warteloogmoeren (tot 40t). De technologische eigenschappen van het ENORM Grade 100-materiaal stellen JDT in staat om de werklast van de nieuwe Theipa Point oogmoeren te verhogen, zelfs bij zware lasten.
Specificaties
| Positie |  |  |  |  |  |  | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aantal | 1 | 1 | 2 | 2 | 2 | 3 of 4 | ||||||||
| Hijshoek | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | ||||||
| Model | Artikelcode | Fabrikantcode | Draadmaat (mm) | Aandraaimoment (Nm) | Spoed (mm) | Gewicht (kg) | Werklast (ton) | |||||||
| TP-F 0,5 | HO_TPF-012 | 0381800000 | M12 x 15 | 15-40 | 1,75 | 0,61 | 1,4 | 0,5 | 2,8 | 1 | 0,7 | 0,5 | 1 | 0,75 |
| TP-F 1 | HO_TPF-016 | 0381800000 | M16 x 20 | 45-130 | 2 | 0,65 | 2,8 | 1 | 5,6 | 2 | 1,4 | 1 | 2,12 | 1,5 |
| TP-F 1,7 | HO_TPF-020 | 0381802000 | M20 x 25 | 100-170 | 2,5 | 1,5 | 5 | 1,7 | 10 | 3,4 | 2,4 | 1,7 | 3,55 | 2,5 |
| TP-F 2,1 | HO_TPF-024 | 0381804000 | M24 x 30 | 190-280 | 3 | 2,12 | 8 | 2,1 | 16 | 4 | 2,8 | 2,1 | 4,25 | 3,15 |
| TP-F 3,2 | HO_TPF-030 | 0381806000 | M30 x 40 | 230-400 | 3,5 | 3,7 | 12 | 3,2 | 24 | 6,4 | 4,25 | 3,15 | 6,7 | 4,75 |
| TP-F 5 | HO_TPF-036 | 0381808000 | M36 x 45 | 270-600 | 4 | 5,75 | 15 | 5 | 30 | 10 | 6,7 | 5 | 10 | 7,5 |
Afmetingen
| Model | Artikelcode | Fabrikantcode | Draadmaat (mm) | a (mm) | Ø b (mm) | g (mm) | SW (mm) | t (mm) | Ø (mm) | t1 (mm) | b1 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TP-F 0,5 | HO_TPF-012 | 0381800000 | M12 x 15 | 45 | 36,5 | 73 | 34 | 66 | 13 | 55 | 32 |
| TP-F 1 | HO_TPF-016 | 0381800000 | M16 x 20 | 52 | 36,5 | 80 | 34 | 73 | 13 | 55 | 32 |
| TP-F 1,7 | HO_TPF-020 | 0381802000 | M20 x 25 | 66 | 52 | 106 | 46 | 95 | 16 | 70 | 34 |
| TP-F 2,1 | HO_TPF-024 | 0381804000 | M24 x 30 | 80 | 57 | 120 | 50 | 108 | 18 | 85 | 45 |
| TP-F 3,2 | HO_TPF-030 | 0381806000 | M30 x 40 | 94 | 70 | 148 | 65 | 131 | 20 | 86 | 46 |
| TP-F 5 | HO_TPF-036 | 0381808000 | M36 x 45 | 107 | 80 | 164 | 75 | 145 | 23 | 115 | 60 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- HO_TPF-012
- EAN-nummer
- HO_TPF-012
- Gewicht
- 0.61
