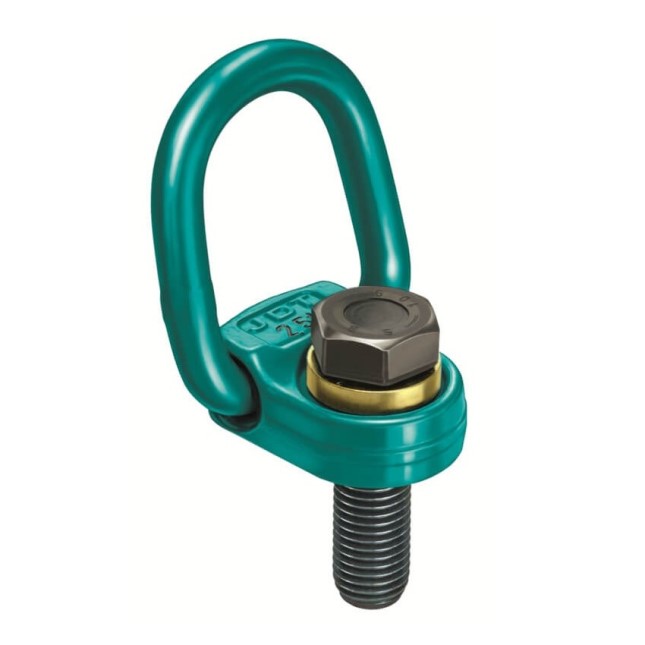

JDT Flat-Point Oogbout draai- en kantelbaar
- Viervoudige beveiliging tegen breuk in alle richtingen van de lading.
- Zeer plat en compact ontwerp.
- 360° draaibaar en 110° kantelbaar.
- Ring wordt automatisch vergrendeld.
- Conform EN 1677, DIN 931.
Productinformatie
De Flat Point van JDT heeft een excentrisch bevestigingspunt. Om deze reden is de werklast zelfs bij volle belasting hoger bij 90° gekanteld dan bij 0° gekanteld. De ring is 360° draaibaar, tot 90° kantelbaar en volledig belastbaar in de zwenkrichting.
| Model | WLL (ton) | Maat bout (mm) | Koppel (Nm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | L (mm) | S Ø (mm) | Gewicht (kg) |
| FP 0.5 | 0.5 | 10x40 | 40 | 69 | 50 | 48 | 13 | 28 | 100 | 12 | 52 | 34 | 0.71 |
| FP 0.8 | 0.8 | 12x45 | 65 | 69 | 50 | 48 | 13 | 28 | 100 | 17 | 51 | 34 | 0.73 |
| FP 1.5 | 1.5 | 16x55 | 160 | 69 | 50 | 48 | 13 | 28 | 100 | 27 | 49 | 34 | 0.77 |
| FP 2.5 | 2.5 | 20x70 | 250 | 69 | 50 | 48 | 13 | 33 | 103 | 37 | 44 | 41 | 0.92 |
| FP 4-S | 4 | 24x80 | 300 | 69 | 50 | 48 | 13 | 34 | 103 | 46 | 40 | 41 | 1.05 |
| FP 4 | 4 | 24x80 | 300 | 104 | 76 | 72 | 18 | 39 | 147 | 41 | 79 | 58 | 2.5 |
| FP 5 | 5 | 27x90 | 400 | 104 | 76 | 72 | 18 | 39 | 147 | 51 | 72 | 58 | 2.63 |
| FP 6 | 4 | 30x90 | 500 | 104 | 76 | 72 | 18 | 39 | 147 | 51 | 70 | 58 | 2.74 |
| FP 8 | 8 | 36x100 | 600 | 104 | 76 | 72 | 18 | 43 | 147 | 57 | 62 | 58 | 3.15 |
| FP 10 | 10 | 42x110 | 1000 | 160 | 107 | 99 | 34.5 | 65.5 | 236 | 44.5 | 110 | 90 | 10.4 |
| FP 15 | 15 | 48x120 | 2000 | 160 | 107 | 99 | 34.5 | 65.5 | 236 | 54.4 | 106 | 90 | 11 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- HO_JFP-010
- EAN-nummer
- HO_JFP-010
- Gewicht
- 0.71
