Productinformatie

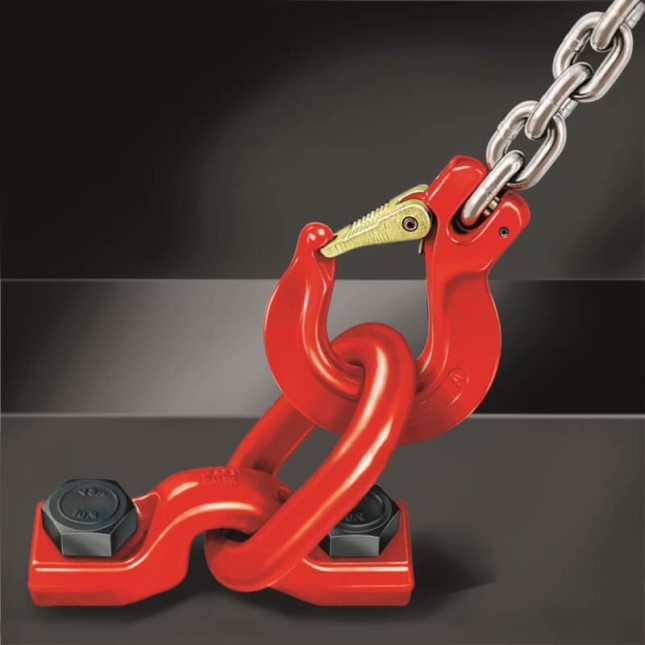

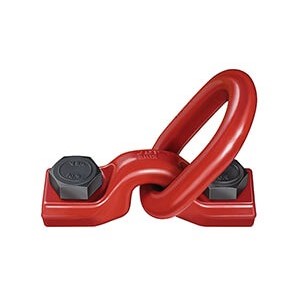

Klapbaar ankerpunt voor montage met bouten, met werklasten van 15-30t. De D-link moet vrij kunnen bewegen. De lastopname mag niet worden ondersteund op randen of op het stroppunt.
Uitvoering

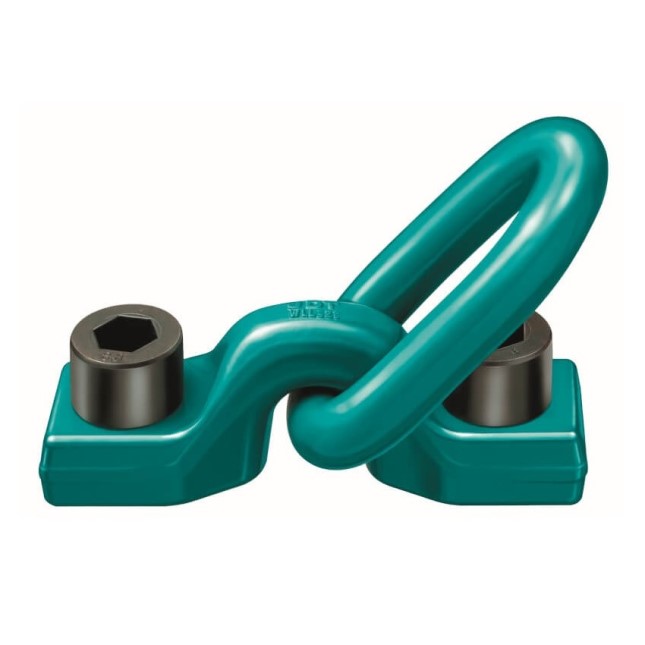

Standaard is de TPB uitgevoerd in grade 80, TPB 30 en TPB 32 zijn speciaal uitgevoerd in grade 100. Deze speciale ankerpunten worden geleverd met inbusschroeven i.p.v. normale bouten.
Bouten
De bouten zijn conform DIN 933. Model TPB wordt zonder bouten geleverd, TPB-S is inclusief bouten.
| Model | WLL (ton) | Maat bout (mm) | Koppel (Nm) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | Ring (mm) | Gewicht (kg) |
| TPB 15 | 15 | 36x100 | 675 | 175 | 255 | 72 | 39 | 40 | 90 | 110 | 32x150x75 | 9.52 |
| TPB 20 | 20 | 42x120 | 1000 | 200 | 295 | 90 | 45 | 50 | 116 | 140 | 40x190x100 | 18.47 |
| TPB 25 | 25 | 45x120 | 1400 | 200 | 295 | 90 | 48 | 50 | 116 | 140 | 40x190x100 | 19.09 |
| TPB 30 | 30 | 48x130 | 1900 | 200 | 295 | 90 | 50 | 50 | 116 | 140 | 40x190x100 | 20.76 |
| TPB 32 | 32 | 56x135 | 2150 | 230 | 340 | 96 | 62 | 50 | 116 | 140 | 40x190x100 | 25.52 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- HO_JTPB-15.S
- EAN-nummer
- HO_JTPB-15.S
- Gewicht
- 9.52
