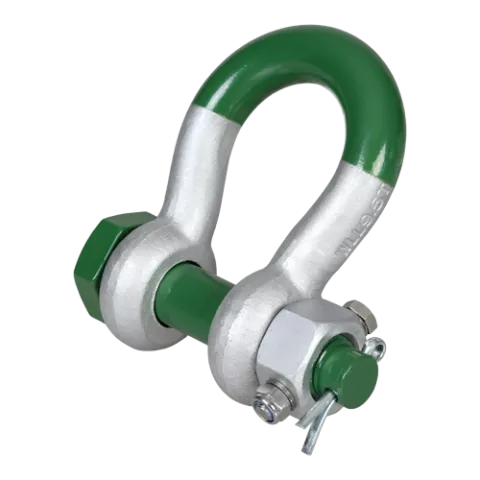

Green Pin G-5243 Harpsluiting met drievoudige veiligheid, lichtgewicht

  • Eenvoudiger te hanteren dankzij kleinere afmetingen en lager gewicht (met gelijke WLL)
  • Drievoudige veiligheid (borgpen, veiligheidsbout, vastgezette moer)
  • Beste keuze bij dynamische belastingen of extreme trillingen
  • Galvanisatie zorgt voor langdurige duurzaamheid
  • Geschikt voor zowel enkelvoudige als meervoudige hijsystemen
  • Conform EN 13889
  • Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 78,51 € 78,51
€ 78,51 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HSL_GP5243-0033


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

De Green Pin Super® Boogsluiting FN is een boogsluiting van graad 8 met een veiligheidsbout en een vastgezette moer. Het hanteren van de Green Pin Super® Boogsluiting FN is eenvoudiger door de kleinere afmetingen en het lagere gewicht (met een gelijke werklastgrens vergeleken met niet-Super producten). De sluiting is de perfecte keuze wanneer de belasting dynamisch is of wordt blootgesteld aan extreme trillingen vanwege de drievoudige veiligheid (borgpen, veiligheidsbout en vastgezette moer). De vastgezette moer van de Green Pin Super® Boogsluiting FN is doorboord door zowel de sluitmoer als de pen en is stevig bevestigd aan de penkop met bouten en Nord-Lock®-ringen. Bovendien is de duurzaamheid van de sluiting op lange termijn verzekerd door de galvanisatie. Slijtage van tegencomponenten zoals staalkabels wordt ook geminimaliseerd, omdat de kamer in het oog van de sluiting de schroefdraad verbergt. De Green Pin Super® Boogsluiting FN is verkrijgbaar in een bereik met een werklastgrens van 3,3 tot 175 ton.

BN technische tekening

Artikelcode Werklast [Ton] a [mm] b [mm] c [mm] d [mm] e [mm] f [mm] g [mm] h [mm] i [mm] j [mm] k [mm] l [mm] m [mm] Koppel [Nm] Gewicht [kg/st]
HSL_GP5243-0033 3,3 13,5 16 34 13 22 51 32 89 82 58 13 M6 35 8,4 0,40
HSL_GP5243-0050 5,0 16 19 40 16 27 64 43 110 98 75 17 M6 40 8,4 0,73
HSL_GP5243-0070 7,0 19 22 46 19 31 76 51 129 114 89 19 M6 45 8,4 1,19
HSL_GP5243-0090 9,5 22 25 52 22 36 83 58 144 130 102 22 M8 50 20 1,73
HSL_GP5243-0125 12,5 25 28 59 25 43 95 68 164 150 118 25 M8 55 20 2,56
HSL_GP5243-0150 15,0 28 32 66 28 47 108 75 185 166 131 30 M10 60 30 3,6
HSL_GP5243-0180 18,0 32 35 72 32 51 133 83 201 178 147 34 M10 65 39 4,95
HSL_GP5243-0210 21,0 35 38 80 35 57 143 88 227 197 162 38 M10 70 52 6,81
HSL_GP5243-0300 30,0 42 50 103 42 74 178 126 300 240 216 45 M8 90 15 8,11
HSL_GP5243-0550 55,0 57 57 117 57 83 197 138 341 303 252 46 M10 120 39 23
HSL_GP5243-0850 85,0 70 70 143 70 105 260 180 437 363 290 56 M12 140 68 44
HSL_GP5243-1200 120,0 83 83 162 83 127 329 190 535 425 356 66 M12 140 72 72

Bijlagen

Manual

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
HSL_GP5243-0033
EAN-nummer
HSL_GP5243-0033
Gewicht
0.4
