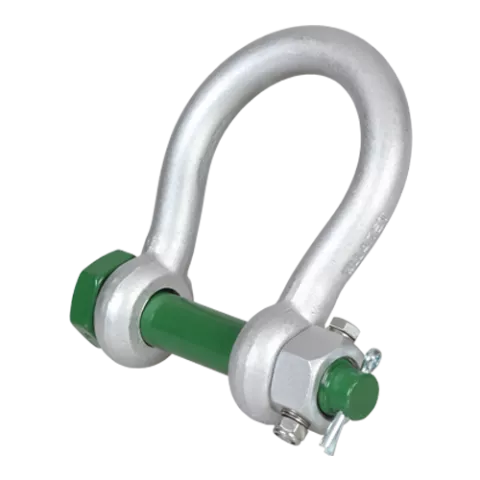

Green Pin G-4243 Harpsluiting met drievoudige veiligheid, grote opening

  • Perfect voor gebruik met brede bevestigingspunten dankzij de brede sluitingmond
  • Drievoudige veiligheid (borgpen, veiligheidsbout, vastgezette moer)
  • Beste keuze bij dynamische belastingen of extreme trillingen
  • Galvanisatie zorgt voor langdurige duurzaamheid
  • Conform EN 13889.
  • Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 85,06 € 85,06
€ 85,06 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HSL_GP4243-0475


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

De Green Pin BigMouth® Boogsluiting FN is een boogsluiting van graad 8 met een veiligheidsbout, een vastgezette moer en een bredere sluitingmond. De bredere sluitingmond maakt het mogelijk om de sluiting te verbinden met een bevestigingspunt (bijv. een pad-oog) dat breder is dan gebruikelijk. De sluiting is de perfecte keuze wanneer de belasting dynamisch is of wordt blootgesteld aan extreme trillingen vanwege de drievoudige veiligheid (borgpen, veiligheidsbout en vastgezette moer). De vastgezette moer van de Green Pin BigMouth® Boogsluiting FN is doorboord door zowel de sluitmoer als de pen en is stevig bevestigd aan de penkop met bouten en Nord-Lock®-ringen.

Specificaties

Technische tekening

Artikelcode Werklast [Ton] a [mm] b [mm] c [mm] d [mm] e [mm] f [mm] g [mm] h [mm] i [mm] j [mm] k [mm] l [mm] m [mm] Koppel [Nm] Gewicht [kg/st]
HSL_GP4243-0475 4,75 22 25 52 22 63 112 88 173 157 132 22 M8 50 20 2,08
HSL_GP4243-0650 6,5 25 28 59 25 75 135 105 204 183 155 25 M8 55 20 3,14
HSL_GP4243-0850 8,5 28 32 66 28 82 148 115 225 205 171 27 M10 60 39 4,36
HSL_GP4243-0950 9,5 32 35 72 32 90 162 126 248 224 190 32 M10 65 39 5,95
HSL_GP4243-1200 12,0 35 38 79 35 100 180 140 274 245 210 35 M10 70 39 7,87
HSL_GP4243-1600 16,0 38 42 88 38 106 216 159 319 248 235 19 M8 75 20 12,5
HSL_GP4243-2500 25,0 42 50 103 45 127 248 175 370 296 265 23 M8 90 20 16,7
HSL_GP4243-3000 30,0 50 57 118 50 146 273 207 411 332 307 26 M10 100 39 25,0
HSL_GP4243-5500 55,0 65 70 145 65 165 314 213 487 389 343 32 M12 120 68 45,0
HSL_GP4243-7500 75,0 83 83 164 83 184 330 254 537 455 420 39 M12 140 68 77,0

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
HSL_GP4243-0475
EAN-nummer
HSL_GP4243-0475
Gewicht
2.0
