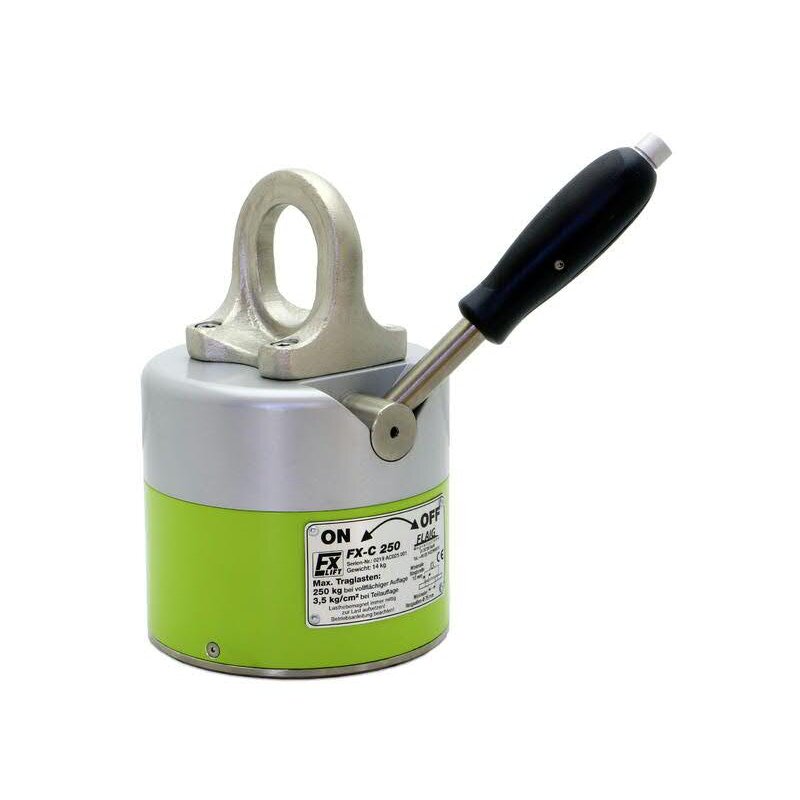

Flaig FX-C Hefmagneet, voor ringen en hulzen
- FX-C hefmagneet met ronde, meerpolige spanningsoppervlakte.

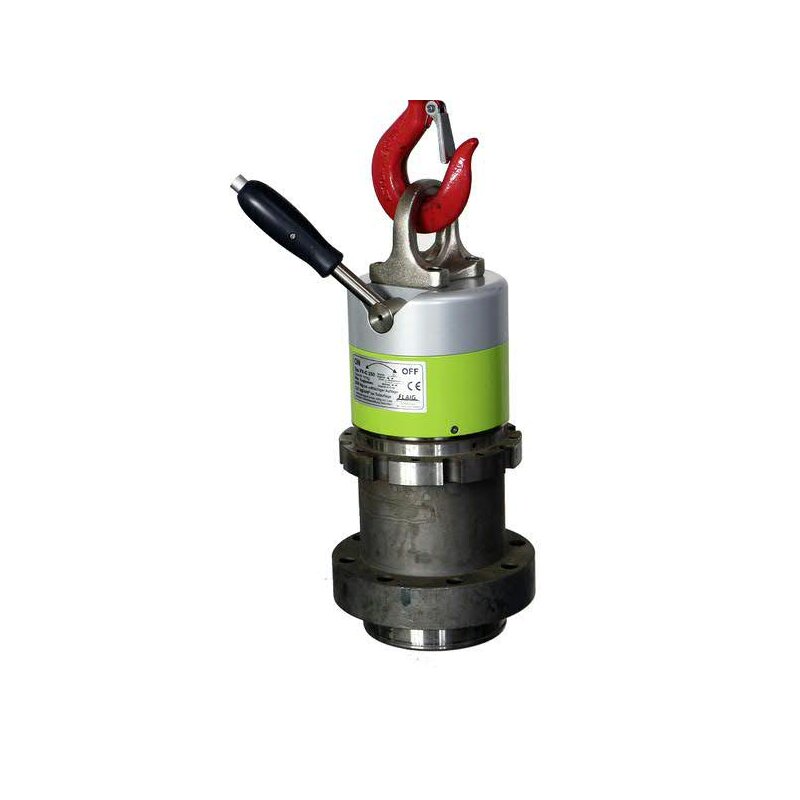

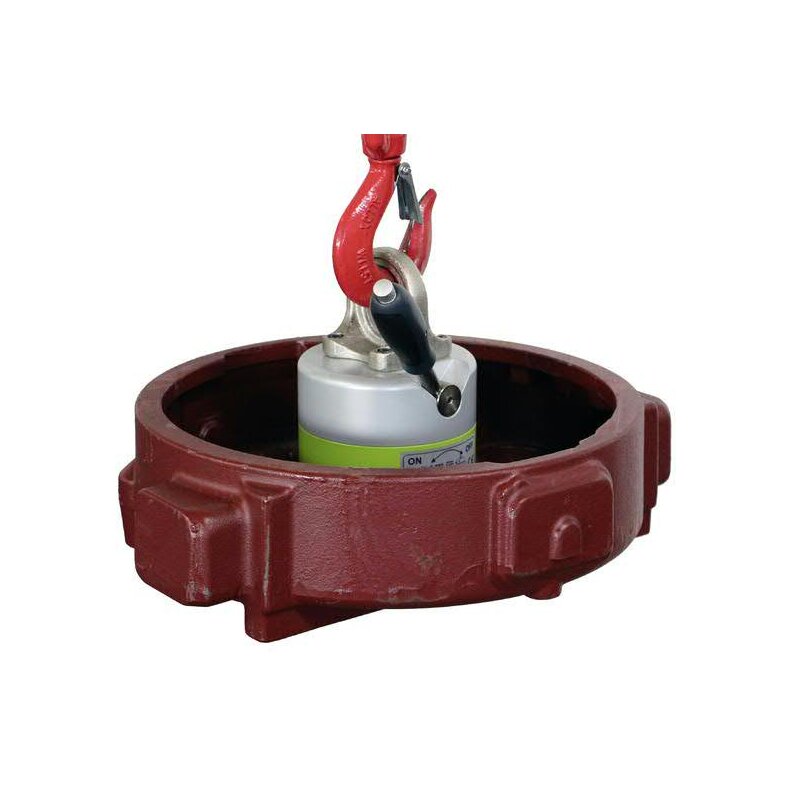

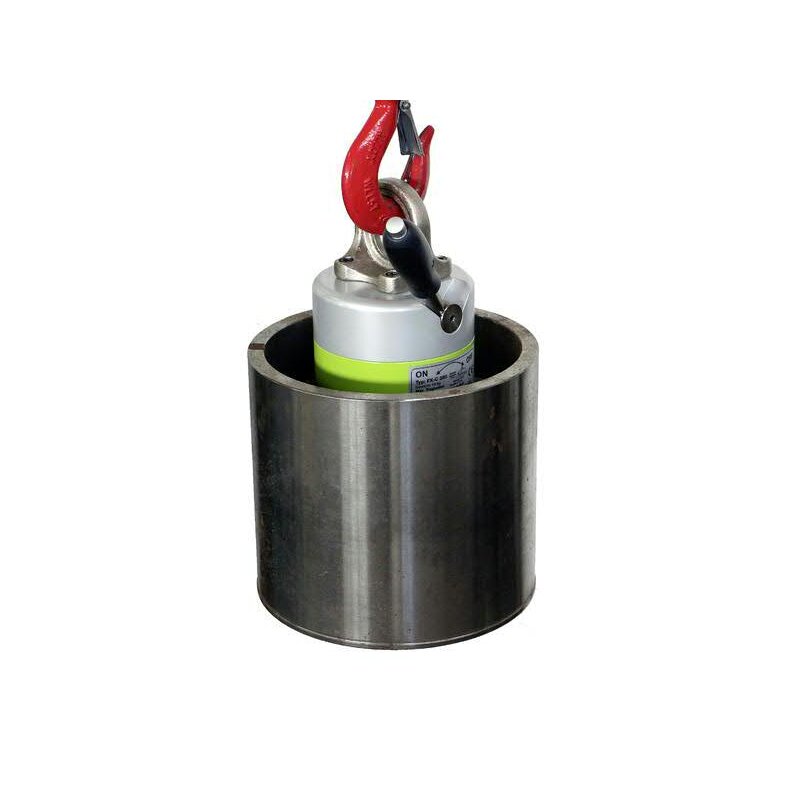

- Ontworpen voor het heffen van ringen, hulzen, lagerhuizen en flensplaten.
- Geschikt voor werkstukken die binnen- tot buitenafmetingen bedekken.
- Maximaal werkstukgewicht van 3,5 kg per cm² spanningsoppervlakte.
- Conform EN 13155.
Productinformatie
De Flaig FX-C Hefmagneet is speciaal ontworpen voor het heffen van ringen, hulzen, lagerhuizen, flensplaten en vergelijkbare werkstukken. De hefmagneet beschikt over een ronde, meerpolige spanningsoppervlakte die zorgt voor een betrouwbare grip op het werkstuk. Het maximale werkstukgewicht wordt berekend op basis van de volledige dekking van de spanningsoppervlakte, waarbij 3,5 kg per cm² geldt. Voor seriewerkstukken wordt aangeraden om een gedocumenteerde test uit te voeren om de veiligheidsfactor 3 te bevestigen.
Specificaties
| Artikelnummer | Afmetingen (mm) | Max. draagvermogen bij materiaal dikte (mm) | Max. draagvermogen (kg) | Max. draagvermogen per cm² contactoppervlak (kg) | Gewicht (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|
| D | Da-Di | H | Hs | Bs | |||||
| HFM_FXC-018 | 120 | 114-40 | 130 | 138 | 185 | 10 | 175 | 3,5 | 7,5 |
| HFM_FXC-025 | 160 | 152-65 | 145 | 153 | 210 | 12 | 250 | 3,5 | 15 |
| HFM_FXC-045 | 250 | 240-100 | 155 | 168 | 275 | 15 | 450 | 3,5 | 35 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- HFM_FXC-018
- EAN-nummer
- HFM_FXC-018
- Gewicht
- 7.5
