Productinformatie

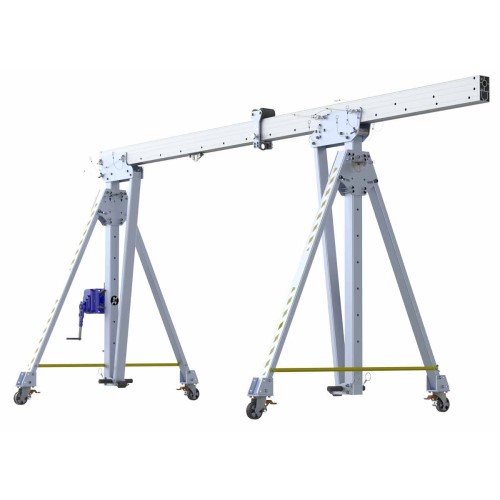

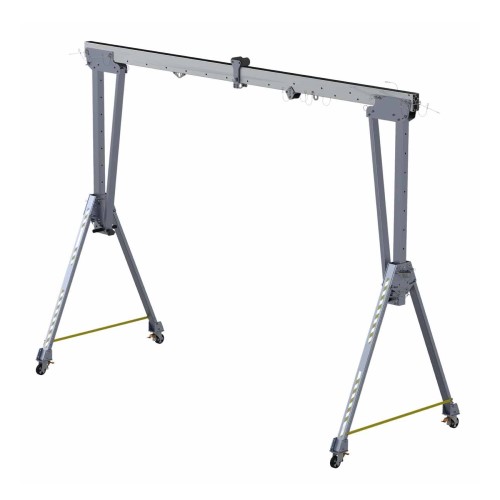

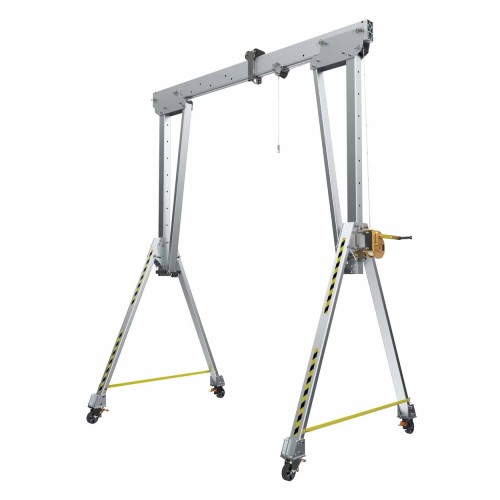

De ELLERsafe portaalkraan ASB is een snel in te zetten systeem voor het hijsen en zakken
van materialen en personen in onder andere werkplaatsen, putten en silo's.
Specificaties:

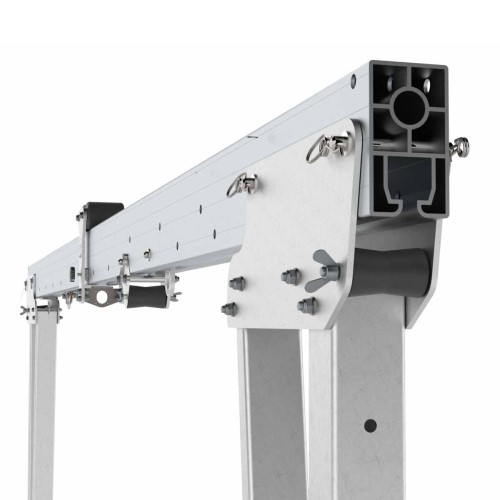

- Aluminium takel aanslagpunt
- Wielset 160mm massief
- Transportwagen voor balk
- 2x borgpen voor loopkat personen
- Incl. externe loopkat materialen
- Incl. personen loopkat
- Zijsupport set C1 met aanslag punt takel (hoogte verstelling).
Wielen:

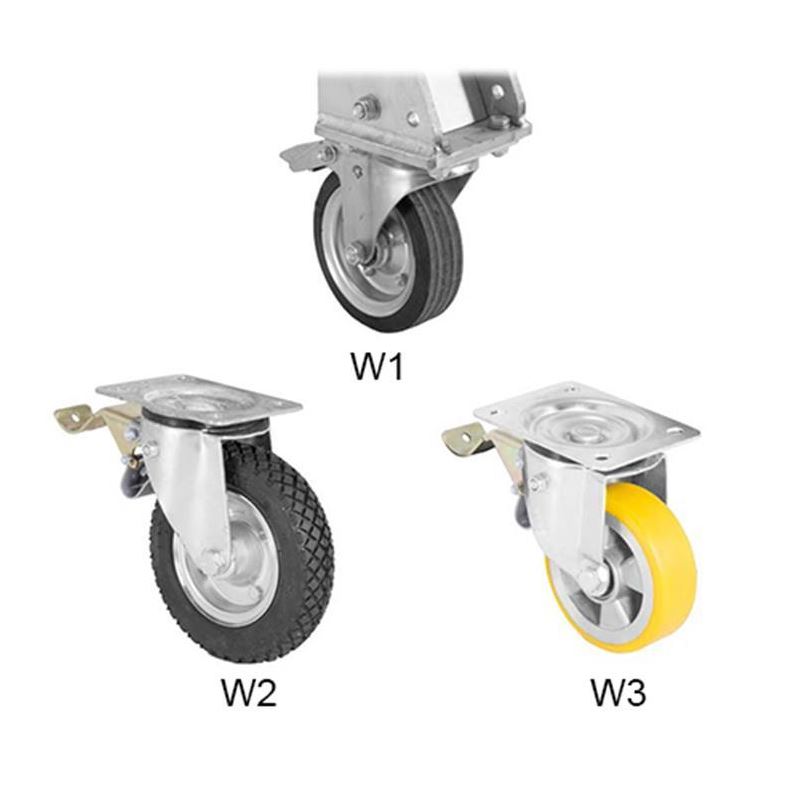

Portaalkraan ASB kan worden uitgerust met drie soorten zwenkwielen met rem.
- W1: Ø 160mm massieve banden voor algemeen gebruik
- W2: Ø 175mm luchtband voor alle soorten terrein*
- W3: Ø 125mm massieve banden voor cleanroom
*Luchtbanden zijn niet geschikt voor hijsen en moeten altijd gebruikt worden met wielondersteuning.
Standaard is de portaalkraan uitgerust met zwenkwiel W1. Wilt u toch een van de andere opties? Neem dan contact met ons op.

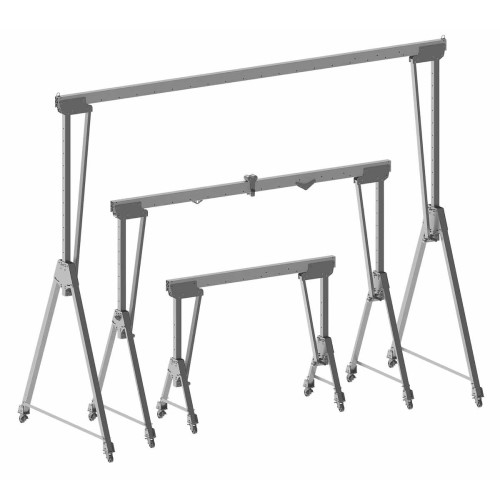

| Model | WLL (ton) | Balklengte L (mm) | Werkhoogte H (mm) | Werklengte S (mm) | H1 (mm) | S1 (mm) | D (mm) | E (mm) | Gewicht (kg) |
| ASB 2-K | 3 | 2000 | 1594-2194 | 770 | 34-634 | 1496 | 1115 | 200 | 146.7 |
| ASB 2-M | 3 | 2000 | 2207-3607 | 770 | 141-1541 | 1496 | 1928 | 200 | 174.7 |
| ASB 2-L | 3 | 2000 | 3230-5430 | 770 | 164-2364 | 1496 | 2834 | 200 | 230.7 |
| ASB 3-K | 3 | 3000 | 1594-2194 | 1770 | 34-634 | 2496 | 1115 | 200 | 162.1 |
| ASB 3-M | 3 | 3000 | 2207-3607 | 1770 | 141-1541 | 2496 | 1928 | 200 | 201.1 |
| ASB 3-L | 3 | 3000 | 3230-5430 | 1770 | 164-2364 | 2496 | 2834 | 200 | 258.1 |
| ASB 4-K | 3 | 4000 | 1594-2194 | 2770 | 34-634 | 3496 | 1115 | 200 | 201.4 |
| ASB 4-M | 3 | 4000 | 2207-3607 | 2770 | 141-1541 | 3496 | 1928 | 200 | 227.4 |
| ASB 4-L | 3 | 4000 | 3230-5430 | 2770 | 164-2364 | 3496 | 2834 | 200 | 284.4 |
| ASB 5-K | 2.5 | 5000 | 1594-2194 | 3770 | 34-634 | 4496 | 1115 | 200 | 228.5 |
| ASB 5-M | 3 | 5000 | 2207-3607 | 3770 | 141-1541 | 4496 | 1928 | 200 | 254.5 |
| ASB 5-L | 3 | 5000 | 3230-5430 | 3770 | 164-2364 | 4496 | 2834 | 200 | 310.1 |
| ASB 6-K | 2 | 6000 | 1594-2194 | 4770 | 34-634 | 5496 | 1115 | 200 | 255.1 |
| ASB 6-M | 2 | 6000 | 2207-3607 | 4770 | 141-1541 | 5496 | 1928 | 200 | 281.1 |
| ASB 6-L | 2 | 6000 | 3230-5430 | 4770 | 164-2364 | 5496 | 2834 | 200 | 338.1 |
| ASB 7-K | 1.5 | 7000 | 1594-2194 | 5770 | 34-634 | 6496 | 1115 | 200 | 281.5 |
| ASB 7-M | 1.5 | 7000 | 2207-3607 | 5770 | 141-1541 | 6496 | 1928 | 200 | 307.5 |
| ASB 7-L | 1.5 | 7000 | 3230-5430 | 5770 | 164-2364 | 6496 | 2834 | 200 | 364.5 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- FP-ASB-00-15.K.070
- EAN-nummer
- 8720769884360
- Gewicht
- 89.08
