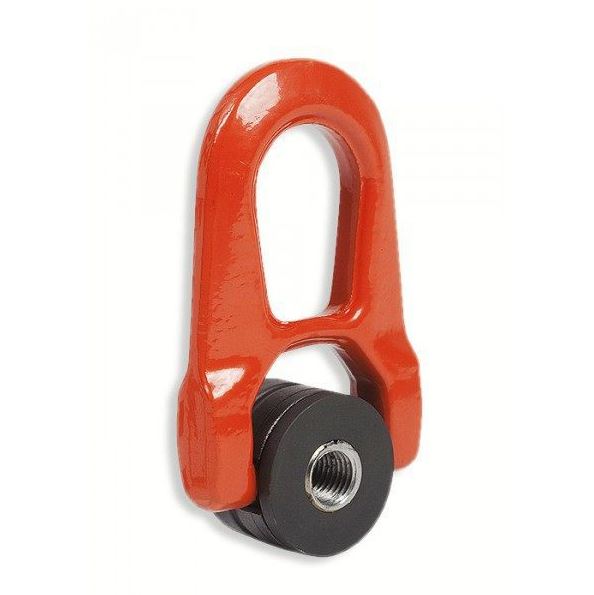

Codipro Dubbel draaibare vrouwelijke ring DSR

  • Ergonomisch en makkelijk vast te schroeven.
  • Maakt de haak evenwijdig aan het steunvlak van de ring als er met 90° wordt getrokken.
  • Het kan gebruikt worden met verschillende lengtes schroefdraad.
  • Mogelijk met bestaand fixatiepunt, zoals een as of uitstekende draadstang.
  • Conform EN 1677.
  • Maat Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 75,20 € 75,20
€ 75,20 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPFEDSR-008


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

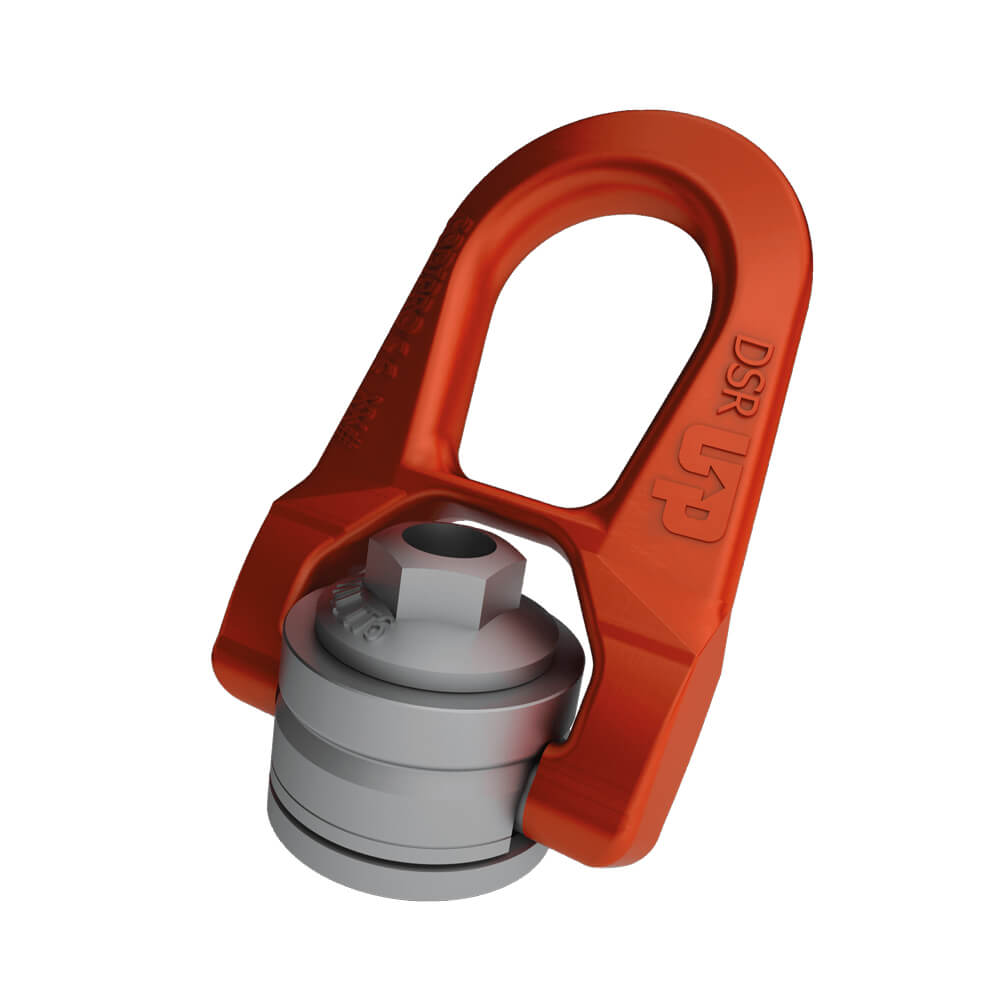

De dubbel draaibare vrouwelijke ring FE.DSR is ontworpen om heffingen onder last te waarborgen. De dubbele articulatie staat toe dat de ring zich perfect opstelt met de strop.
De draaibare ring is ook beschikbaar in een roestvrije versie en kan gebruikt worden in vochtige, bijtende en chemische omgevingen.

  • Gebruiksfactor 4 of 5, werklast is standaard met gebruiksfactor 5
  • Speciaal GRADUP-staal met een hoge weerstand, klasse > 8
  • Van M8 tot M22 is standaard voor werklasten van 0,4t tot 3,5t
  • Mogelijkheid tot een hogere WLL en/of centrerende ring op aanvraag

DSR technische tekening

Model Diameter (mm) WLL 0° (ton)
GF* 5:1		 WLL 90° (ton)
GF* 5:1		 WLL 0° (ton)
GF* 4:1		 WLL 90° (ton)
GF* 4:1		 L (mm) S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Koppel (Nm) Gewicht (kg)
FE.DSR M8 M8 (x1,25) 0,8 0,4 1 0,5 45 20 45 42 45 54 38 17 76 13 6 0,9
FE.DSR M10 M10 (x1,5) 1,3 0,7 1,5 0,9 45 20 45 42 45 54 38 17 76 13 10 0,9
FE.DSR M12 M12 (x1,75) 1,5 1,05 1,5 1,3 45 20 45 42 45 54 38 17 76 13 15 0,9
FE.DSR M14 M14 (x2) 2,5 1,4 2,6 1,8 45 20 45 42 45 54 38 17 76 13 30 0,9
FE.DSR M16 M16 (x2) 2,7 2 2,8 2,3 45 20 45 42 45 54 38 17 76 13 50 0,9
FE.DSR M18 M18 (x2,5) 2,5 2,3 2,5 2,3 62 24 62 55 60 83 55 25 117 19 70 2,6
FE.DSR M20 M20 (x2,5) 2,8 2,5 2,8 2,5 62 24 62 55 60 83 55 25 117 19 100 2,6
FE.DSR M22 M22 (x2,5) 5,5 3,5 6 4,5 62 24 62 55 60 83 55 25 117 19 120 2,6

* Gebruiksfactor

Bijlagen

Manual
Specificaties

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
HO_CPFEDSR-008
EAN-nummer
HO_CPFEDSR-008
Gewicht
0.9
