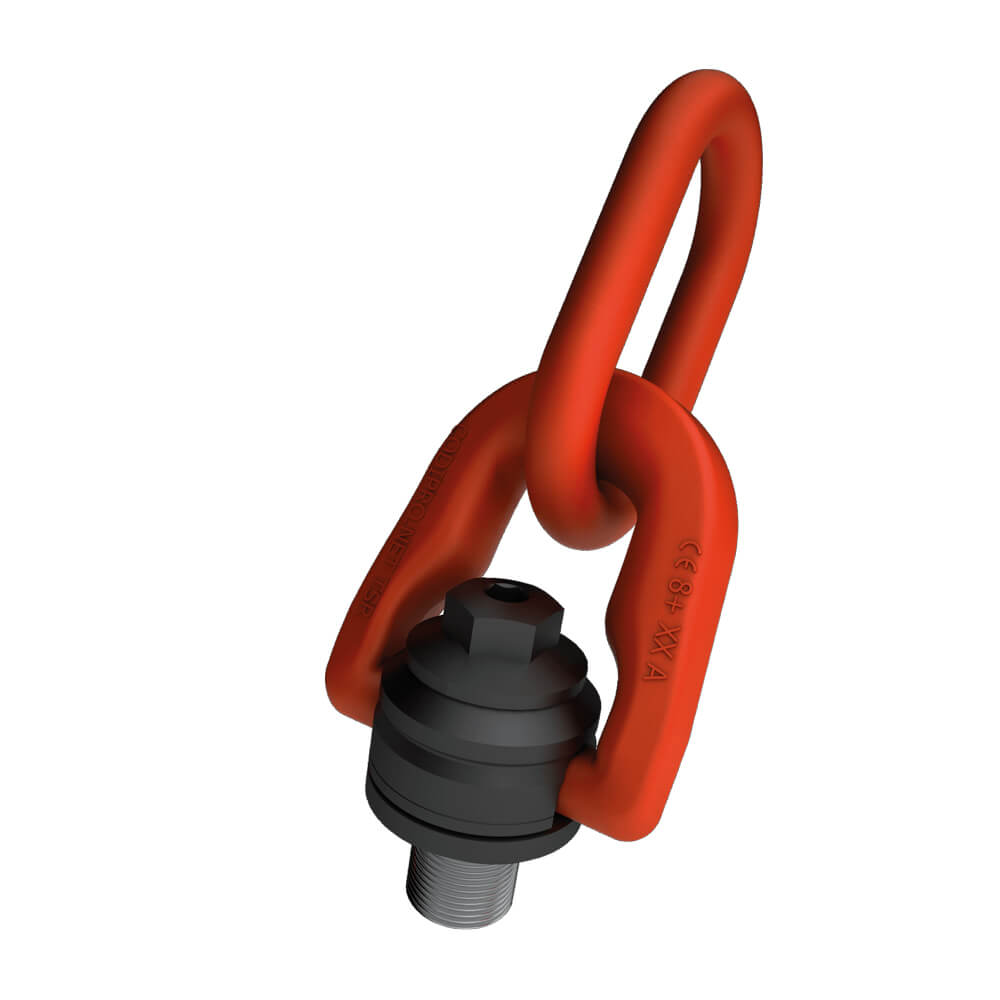

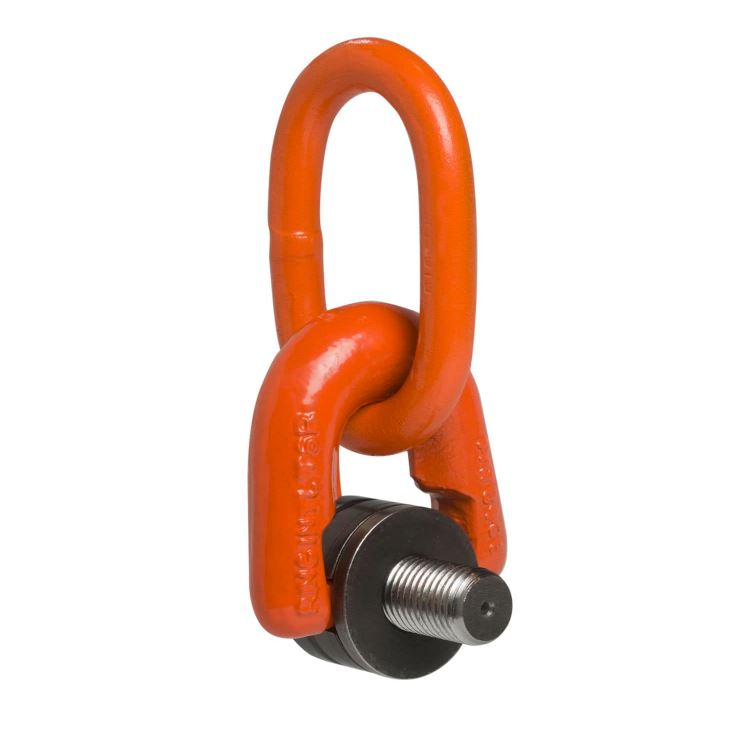

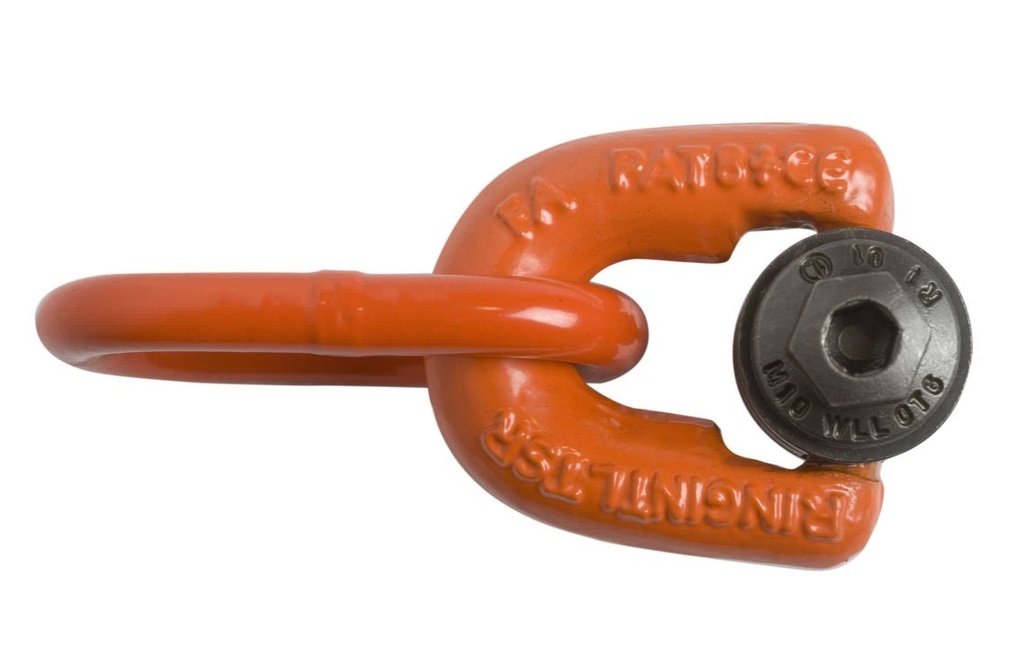

Codipro Driedubbel draaibare ring TSR

  • Compact en ergonomisch.
  • De driedubbele articulatie staat toe dat de ring zich perfect opstelt met de strop.
  • Kan vastgedraaid worden met steeksleutel of inbussleutel.
  • Conform EN 1677.
  • Maat Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 64,80 € 64,80
€ 64,80 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPTSR-008


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

De driedubbel draaibare ring, TSR, maakt de haak evenwijdig aan het steunvlak van de ring als er met 90° wordt getrokken.

  • Werklast is standaard met gebruiksfactor 5.
  • Speciaal GRADUP-staal met een hoge weerstand, klasse > 8.
  • Van M8 tot M56 is standaard voor werklasten van 0,4t tot 22t.
  • Mogelijkheid tot een hogere WLL op aanvraag.

TSR technische tekening

Model Diameter (mm) WLL (ton) A(mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Koppel (Nm) Gewicht (kg)
TSR 8 M8 (x1,25) 0,4 33 56 30 41 25 10 58 9.5 14 8 16 6 0,4
TSR 10 M10 (x1,5) 0,7 33 56 30 41 25 10 58 9.5 17 8 16 10 0,4
TSR 12 M12 (x1,75) 1,05 33 56 30 41 25 10 58 9.5 21 8 16 15 0,4
TSR 14 M14 (x2) 1,4 45 81 45 56 37 14 79 13 23 8 20 30 1,1
TSR 16 M16 (x2) 2 45 81 45 56 37 14 79 13 27 8 20 50 1,2
TSR 18 M18 (x2,5) 2,3 45 81 45 56 37 14 79 13 27 8 20 70 1,2
TSR 20 M20 (x2,5) 2,5 45 81 45 56 37 14 79 13 30 8 20 100 1,2
TSR 22 M22 (x2,5) 3 62 105 60 80 45 20 106 19 33 14 24 120 2,8
TSR 24 M24 (x3) 4 62 105 60 80 45 20 106 19 36 14 24 160 2,9
TSR 27 M27 (x3) 5 62 105 60 80 45 20 106 19 36 14 24 200 2,9
TSR 30 M30 (x3,5) 6,3 62 105 60 80 45 20 106 19 45 14 24 250 3
TSR 36 M36 (x4) 10 81 140 80 111 71 30 48 26,5 54 19 30 320 7,6
TSR 42 M42 (x4,5) 12,5 84 146 80 111 71 30 48 26,5 63 19 30 400 7,8
TSR 48 M48 (x5) 20 100 178 110 135 90 42 180 33 68 19 30 600 17,5
TSR 56 M56 (x5,5) 22 104 184 110 135 90 42 190 33 78 19 30 600 18

Bijlagen

Manual
Specificaties

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
HO_CPTSR-008
EAN-nummer
HO_CPTSR-008
Gewicht
0.4
