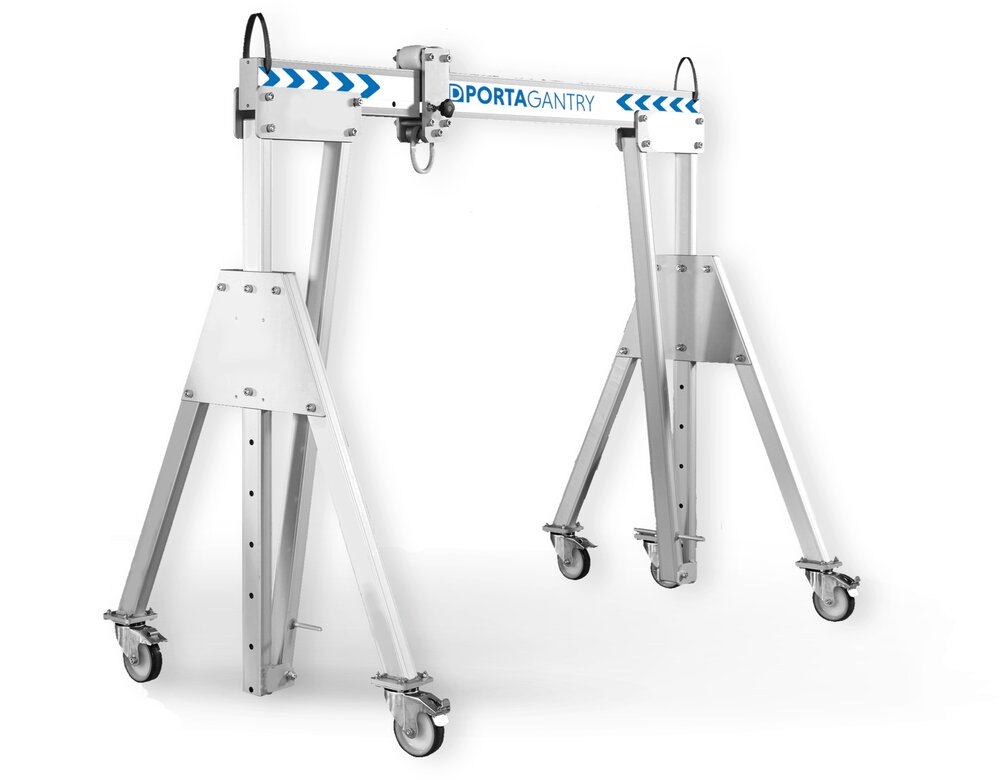

REID Porta Gantry portaalkraan, verrijdbaar

  • Naar keuze samen te stellen, bestaande uit 2x A-frame, Balk en loopkat.
  • 5t versie bevat extra steunwielen.

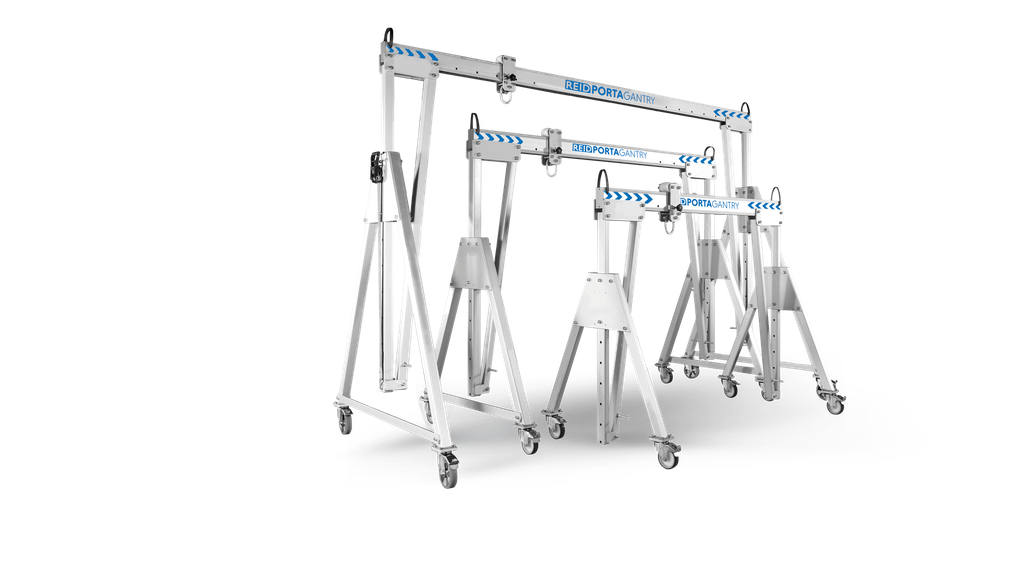

  • Het modulaire ontwerp maakt het eenvoudig aanpasbaar en geschikt voor diverse industriële toepassingen.
  • Voorzien van een robuust, corrosiebestendig aluminium frame, ideaal voor gebruik in offshore en ATEX-zones.

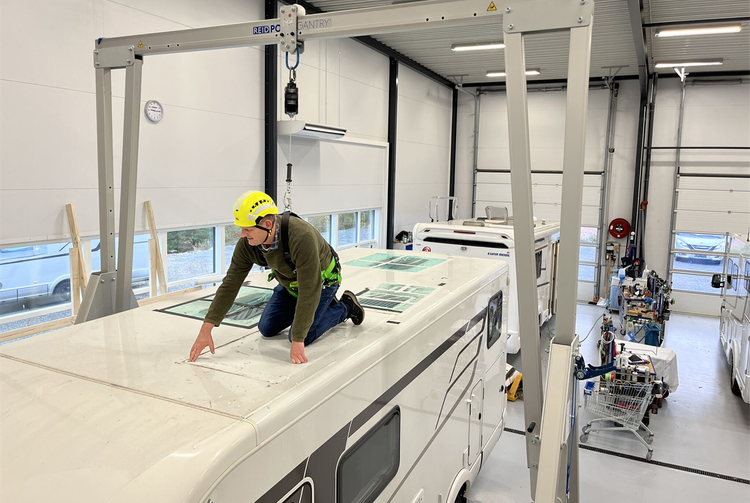

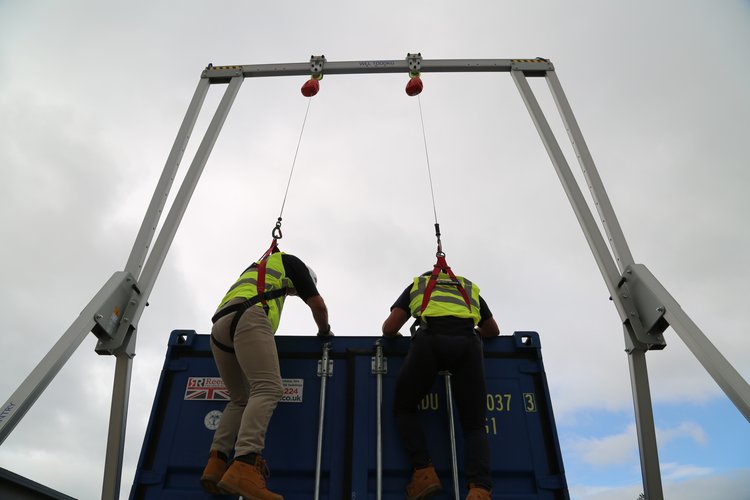

  • Voldoet aan EN 795:2012 en ATEX-veiligheidsnormen, waardoor het veilig is voor gebruik in explosiegevaarlijke omgevingen.

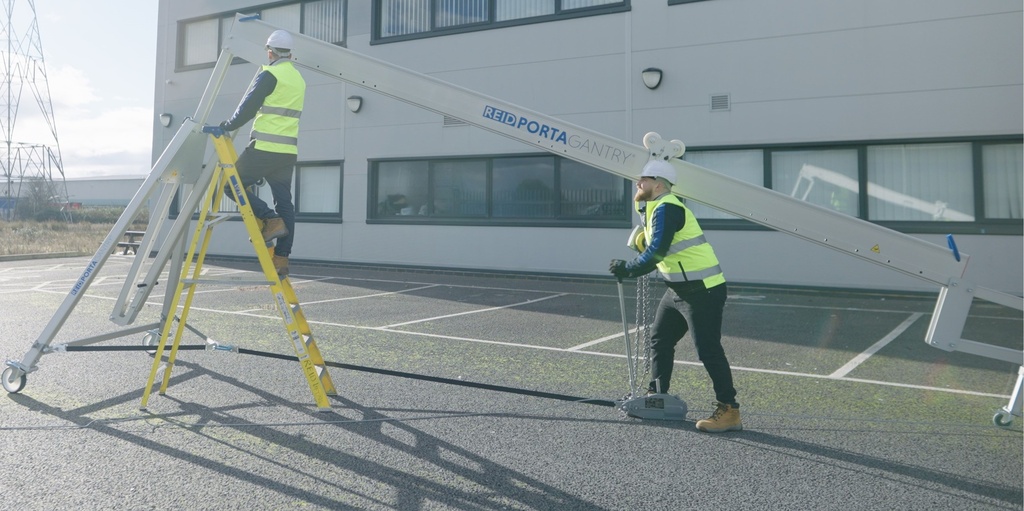

  • Compact en eenvoudig te demonteren voor transport en opslag.
  • Werklast
  • Werkhoogte (m)
  • Overspanning
  • Type loopkat

Deze combinatie bestaat niet.

€ 3.585,10 € 3.585,10
€ 3.585,10 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: PTK_REPG-05.23.250.2


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

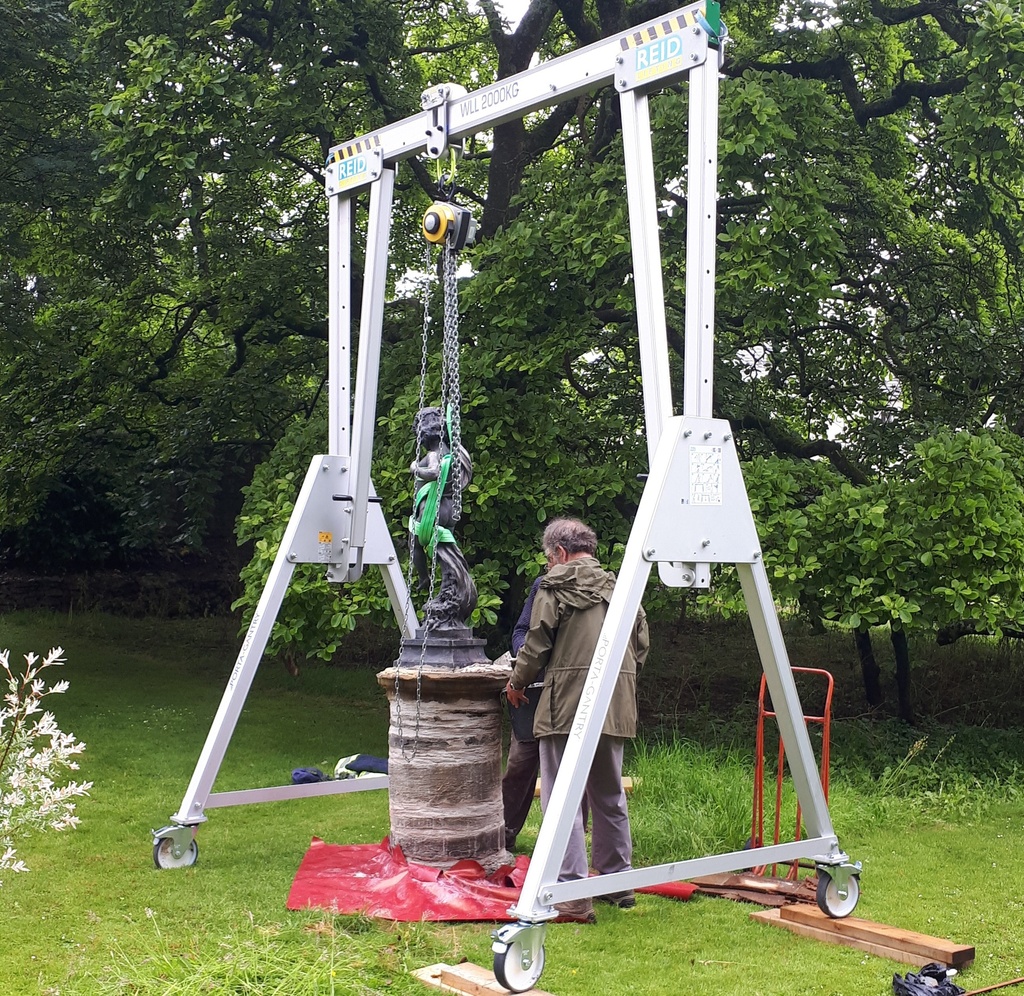

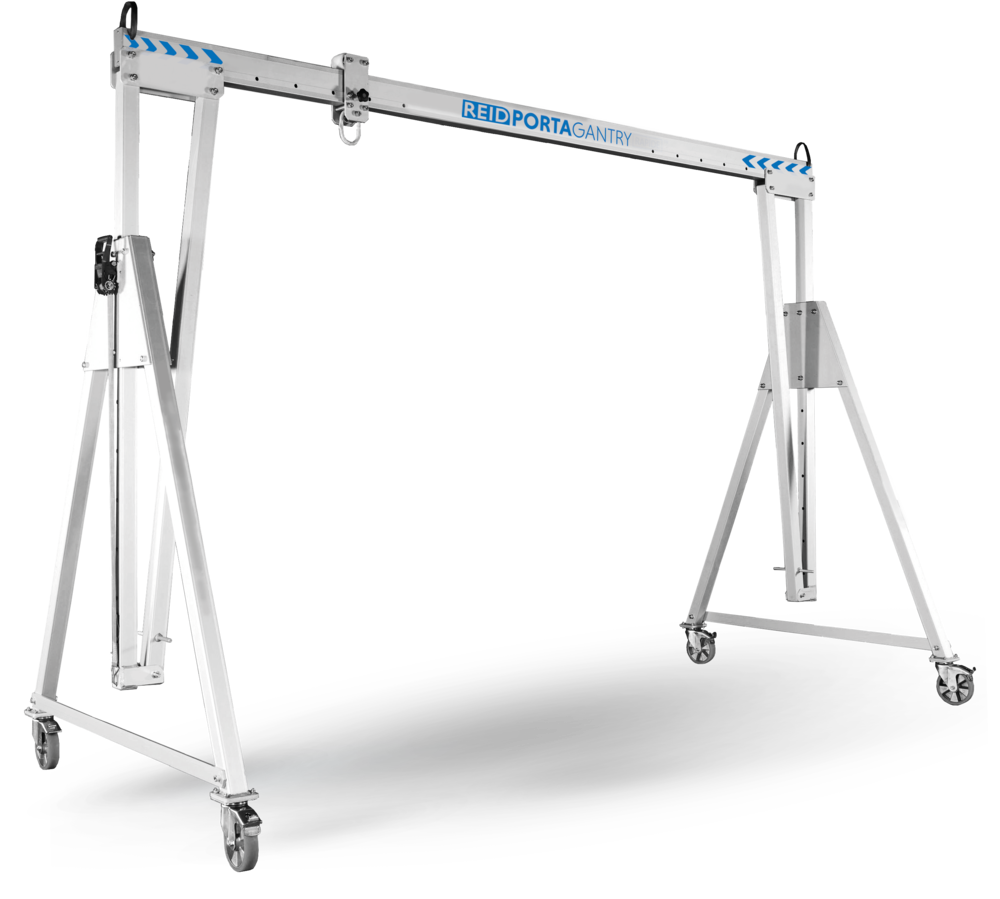

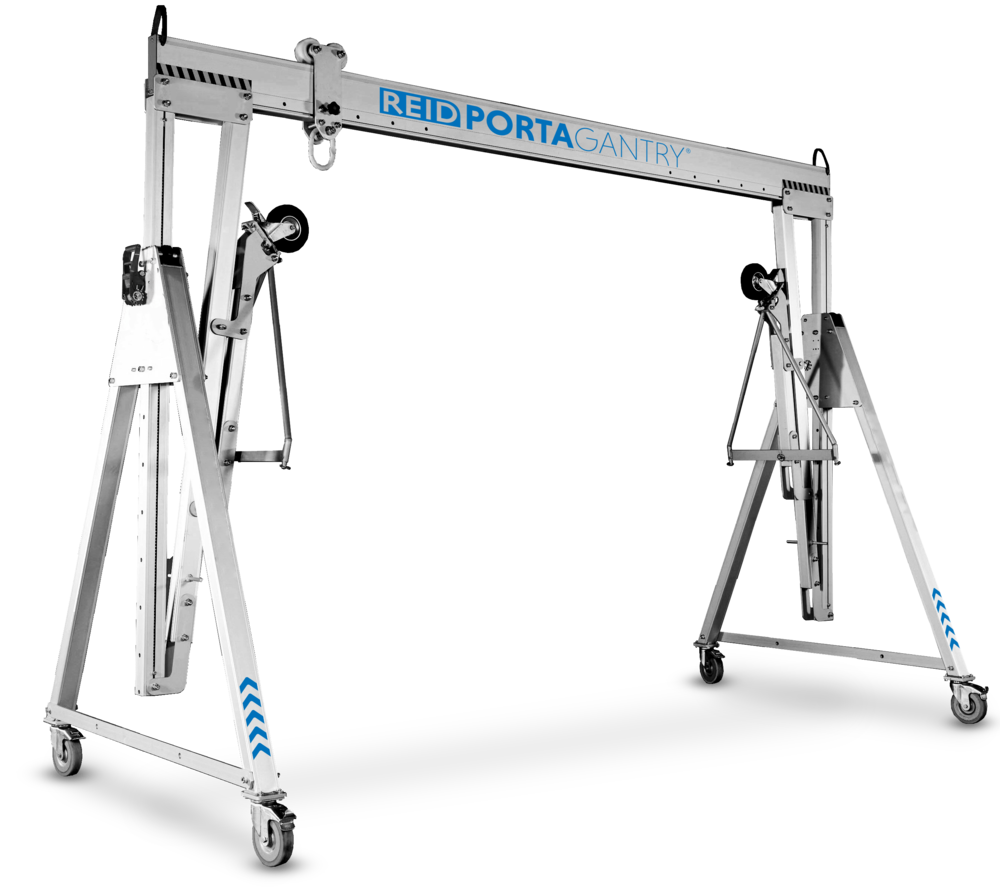

De REID Porta Gantry Portaalkraan is een innovatieve, lichtgewicht en verrijdbare kraan, ideaal voor het hijsen van lasten tot 5000 kg. Dankzij het modulaire ontwerp kan de kraan eenvoudig worden gemonteerd en aangepast aan verschillende hoogtes en lengtes, waardoor hij flexibel inzetbaar is in diverse industriële omgevingen. De kraan is volledig mobiel en kan met wielen worden verplaatst, wat ideaal is voor tijdelijke of verplaatsbare werkplekken. Bovendien is de REID Porta Gantry voorzien van een robuust aluminium frame, dat niet alleen duurzaamheid biedt, maar ook corrosiebestendig is, waardoor het geschikt is voor gebruik in uitdagende omstandigheden, inclusief offshore en ATEX-zones. Het systeem voldoet aan strenge veiligheidsnormen, waaronder EN 795:2012 voor persoonlijke valbeveiliging en ATEX-richtlijnen, waardoor het geschikt is voor gebruik in explosiegevaarlijke omgevingen. Deze kraan biedt niet alleen uitstekende prestaties in termen van hefvermogen en mobiliteit, maar ook gemak bij transport en opslag, dankzij het compacte ontwerp dat eenvoudig gedemonteerd kan worden. Eist u een andere samenstelling? Bijvoorbeeld meerdere loopkatten. Neem dan contact met ons op.

Specificaties

BN technische tekening



A-Frame

Werklast (t) D Max. hoogte tot hijsoog (mm) E Hefhoogte D Min. hoogte tot hijsoog (mm) F hoogte tot bovenkant draagbalk (mm) H Max. hoogte tot bovenkant rol (mm) H Min. hoogte tot bovenkant rol (mm) G breedte (mm) Gewicht (kg) Wielgrootte Wieldiameter (mm)
0,5 2355 5 x 150 1605 2675 2757 2007 1212 32 82 150
0,5 2851 5 x 150 2101 3171 3253 2503 1429 42 82 150
0,5 3188 5 x 200 2188 3499 3581 2581 1726 50 82 200
0,5 4079 6 x 200 2879 4399 4481 3281 2011 56 82 200
0,5 4527 6 x 200 3327 4847 4930 3730 2234 86 82 200
0,5 5027 6 x 200 3827 5347 5430 4230 2557 91 82 200
0,5 5527 8 x 200 3927 5848 5930 4330 2733 97 82 200
0,5 5829 9 x 200 4029 6149 6231 4431 2733 102 82 200
1 2355 5 x 150 1605 2675 2757 2007 1212 32 82 150
1 2851 5 x 150 2101 3171 3253 2503 1429 42 82 150
1 3188 5 x 200 2188 3499 3581 2581 1726 50 82 200
1 4079 6 x 200 2879 4399 4481 3281 2011 56 82 200
1 4527 6 x 200 3327 4847 4930 3730 2234 86 82 200
1 5027 6 x 200 3827 5347 5430 4230 2557 91 82 200
1 5527 8 x 200 3927 5848 5930 4330 2733 97 82 200
1 5829 9 x 200 4029 6149 6231 4431 2733 102 82 200
2 2355 5 x 150 1605 2675 2757 2007 1212 35 82 150
2 2851 5 x 150 2101 3171 3253 2503 1429 42 82 150
2 3188 5 x 200 2188 3499 3581 2581 1726 50 82 200
2 4079 6 x 200 2879 4399 4481 3281 2011 56 82 200
2 4527 6 x 200 3327 4847 4930 3730 2234 86 82 200
2 5027 6 x 200 3827 5347 5430 4230 2557 91 82 200
2 5527 8 x 200 3927 5848 5930 4330 2733 97 82 200
2 5829 9 x 200 4029 6149 6231 4431 2733 102 82 200
3 2410 5 x 150 1660 2730 2812 2062 1212 56 82 150
3 2906 5 x 150 2156 3226 3308 2558 1429 73 82 150
3 3188 5 x 200 2188 3499 3581 2581 1726 85 82 200
3 4079 6 x 200 2879 4399 4481 3281 2011 86 82 200
3 4527 6 x 200 3327 4847 4930 3730 2234 86 82 200
3 5027 6 x 200 3827 5347 5430 4230 2557 91 82 200
3 5527 8 x 200 3927 5848 5930 4330 2733 97 82 200
3 5829 9 x 200 4029 6149 6231 4431 2733 102 82 200
5 3181 5 x 200 2181 3592 3717 2717 1736 104* 125 200
5 4049 6 x 200 2849 4487 4612 3412 2021 114* 125 200
5 4500 6 x 200 3300 4938 5062 3862 2234 101 125 200
5 5000 6 x 200 3800 5438 5562 4362 2557 106 125 200

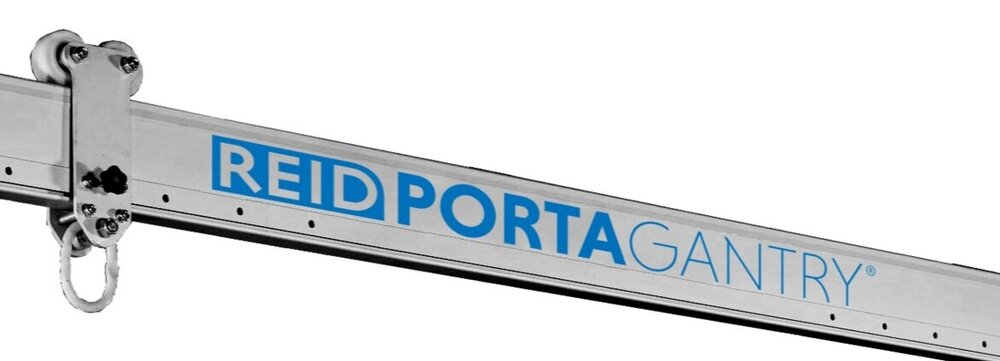

Balk / Beam

Volledige balklengte a (mm) ? 2500 3000 3920 4570 5500 6000 8400 9000
Min. gebruikslengte c (mm) ? 1180 1680 2200 2050 2980 3480 5880 6480
Max. gebruikslengte c (mm) ? 1580 2080 3000 3650 4580 5080 7480 8080
Werklast (t) ? Gewicht (kg) / Beschikbaarheid ?
0,5 19 22 29 34 41 44 62 66
1 19 22 29 34 41 44 79 84
2 19 22 29 34 52 93 130 x
3 19 22 37 43 85 93 130 x
5 39 47 61 71 85 93 x x



Loopkat / Trolley

 BN technische tekening  BN technische tekening  BN technische tekening  BN technische tekening
Gated Trolley Master Link Trolley Close Coupled Trolley Gear Driven Trolley
De Gated Trolley is deskundig ontworpen om een roterende plaat en snelspanner te integreren voor eenvoudige en snelle bevestiging aan de balk. Dit unieke en innovatieve product maakt het mogelijk om meerdere trolleys aan de balk te bevestigen nadat de PORTAGANTRY volledig is gemonteerd en kan ook op zijn plaats worden vergrendeld op de balk. De Master Link-trolley wordt aan het uiteinde van de balk gevoerd tijdens de montage van de PORTAGANTRY. De Master Link maakt het mogelijk om een breed scala aan takels gemakkelijk aan te sluiten voor hijsoperaties. De trolley kan ook op de balk worden vergrendeld. De Coupled Trolley is ontworpen voor gebruik waar een hoogtebeperking is die een incrementele verhoging van de hijshoogte vereist. De Close Coupled Trolley wordt tijdens de montage van de PORTAGANTRY aan de balk gevoerd. Deze trolley kan een breed scala aan takels accommoderen dankzij de grote ovale opening en kan op de balk worden vergrendeld. De Gear Driven Trolley wordt aan het uiteinde van de balk gevoerd tijdens de montage van de PORTAGANTRY. Het is ontworpen om een belasting tot 2000 kg veilig langs de balk te verplaatsen op een gecontroleerde manier nadat deze is opgetild. Verschillende kettinglengtes zijn beschikbaar.

Bijlagen

Specificaties ENG
Porta Gantry 5000 kg Gebruikshandleiding ENG
Porta Gantry 500-3000 kg Gebruikshandleiding ENG

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
PTK_REPG-05.23.250.2
EAN-nummer
PTK_REPG-05.23.250.2
Gewicht
250.0
