Productinformatie

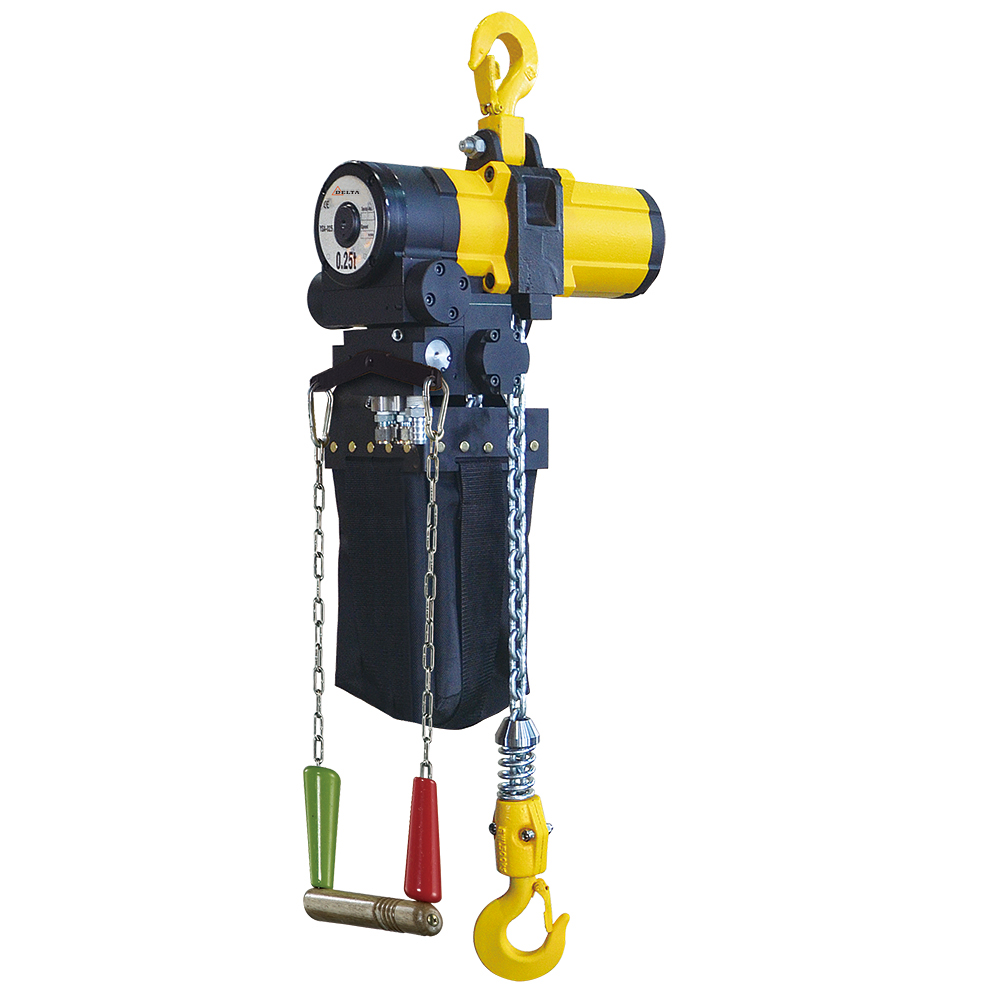

De Delta pneumatische kettingtakel is geschikt voor intensief gebruik, vanwege zijn schok- en corrosiebestendige behuizing. Hij heeft een afgesloten en geluidsdempende tandwielkast en een schoepenmotor voor maximaal rendement. Kettingkoortbediening met variabele snelheid is bij deze takel inbegrepen. Een luchtdroger, filter, drukregelaar, olie-nevelaar en vochtafscheider zijn echter niet inbegrepen.
Bij het ontwerp van deze takel stond veiligheid op de eerste plaats. Zo is hij voorzien van overlastbeveiliging, die sluit de luchttoevoer af en activeert de rem door constant de luchtdruk te monitoren. Ook heeft hij een veiligheidsrem, die houdt de last vast wanneer de luchttoevoer is afgesloten. Tot slot heeft hij een hoogst een laagste eindschakelaar, die schakelt de hoofdluchttoevoer uit. Ook is deze takel geschikt voor potentieel gevaarlijke en explosieve omgevingen (ATEX zone 2), een ATEX-certificaat is verkrijgbaar op aanvraag.
Standaard meegeleverd
- RUD lastketting volgens EN-818-7
- Kettingkoordbediening
- Handleiding
- Testcertificaat
- CE-conformiteitsverklaring
Optioneel
- Pneumatische loopkat
- Uitvoering met drukknopbediening
- ATEX-certificaat
Specificaties
| Model | Werklast (ton) | Hijssnelheid (m/min) | Energieverbruik (kW) | Hijsketting (Øxmm) | Parten | Gewicht (kg) | Extra gewicht (kg) |
|---|---|---|---|---|---|---|---|
| CD.0.PH.0025 | 0,25 | 18 | 1,5 | 6,3 x 19 | 1 | 32 | 0,9 |
| CD.0.PH.0050 | 0,5 | 11 | 1,5 | 6,3 x 19 | 1 | 36 | 0,9 |
| CD.0.PH.0100 | 1 | 7,6 | 2 | 7,1 x 20,2 | 1 | 51 | 1,1 |
| CD.0.PH.0200 | 2 | 3,8 | 2 | 7,1 x 20,2 | 2 | 60 | 2,2 |
| CD.0.PH.0320 | 3,2 | 4,8 | 3,5 | 13 x 36 | 1 | 108 | 3,7 |
| CD.0.PH.0630 | 6,3 | 2,4 | 3,5 | 13 x 36 | 2 | 138 | 7,4 |
| CD.0.PH.1000 | 10 | 1,6 | 3,5 | 16 x 45 | 2 | 186 | 10,4 |
| CD.0.PH.1600 | 16 | 1 | 3,5 | 16 x 45 | 3 | 327 | 15,6 |
| CD.0.PH.2000 | 20 | 0,8 | 3,5 | 16 x 45 | 4 | 383 | 20,8 |
Deze specificaties zijn van toepassing bij een luchtddruk van 6 bar
Afmetingen
| Werklast (ton) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | J (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 0,25 | 197 | 174 | 110 | 70 | 70 | 104 | 535 | 40 | 32 |
| 0,5 | 228 | 174 | 110 | 70 | 70 | 104 | 535 | 40 | 32 |
| 1 | 255 | 205 | 132 | 65 | 95 | 91 | 540 | 40 | 32 |
| 2 | 255 | 205 | 132 | 73 | 87 | 159 | 760 | 46 | 40 |
| 3,2 | 313 | 246 | 166 | 77 | 142 | 115 | 814 | 52 | 47 |
| 6,3 | 313 | 246 | 166 | 77 | 142 | 115 | 1022 | 62 | 52 |
| 10 | 308 | 308 | 238 | 170 | 156 | - | 1100 | 75 | 69 |
| 16 | 374 | 372 | 238 | 166 | 160 | - | 1350 | 120 | 109 |
| 20 | 374 | 372 | 238 | 166 | 160 | - | 1400 | 120 | 109 |
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- TKL_DCD-0025.03
- EAN-nummer
- 8719482075285
- Gewicht
- 34.61
