Delta DTY Elektrische Kettingtakel 400V, met duwloopkat

  • Elektrische kettingtakel, uitgerust met duwloopkat.
  • Geschikt voor een breed scala aan industriële toepassingen.
  • Wartel lasthaak met veiligheidsklep.
  • Makkelijk te demonteren voor onderhoudsdoeleinden.
  • Conform EN 818-7, EN 12100-1/2.
  • Werklast
  • Hijssnelheid
  • Hijshoogte
  • Certificaat

Deze combinatie bestaat niet.

€ 965,05 € 965,05
€ 965,05 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: TKE_DTY-0025.0.1.03


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

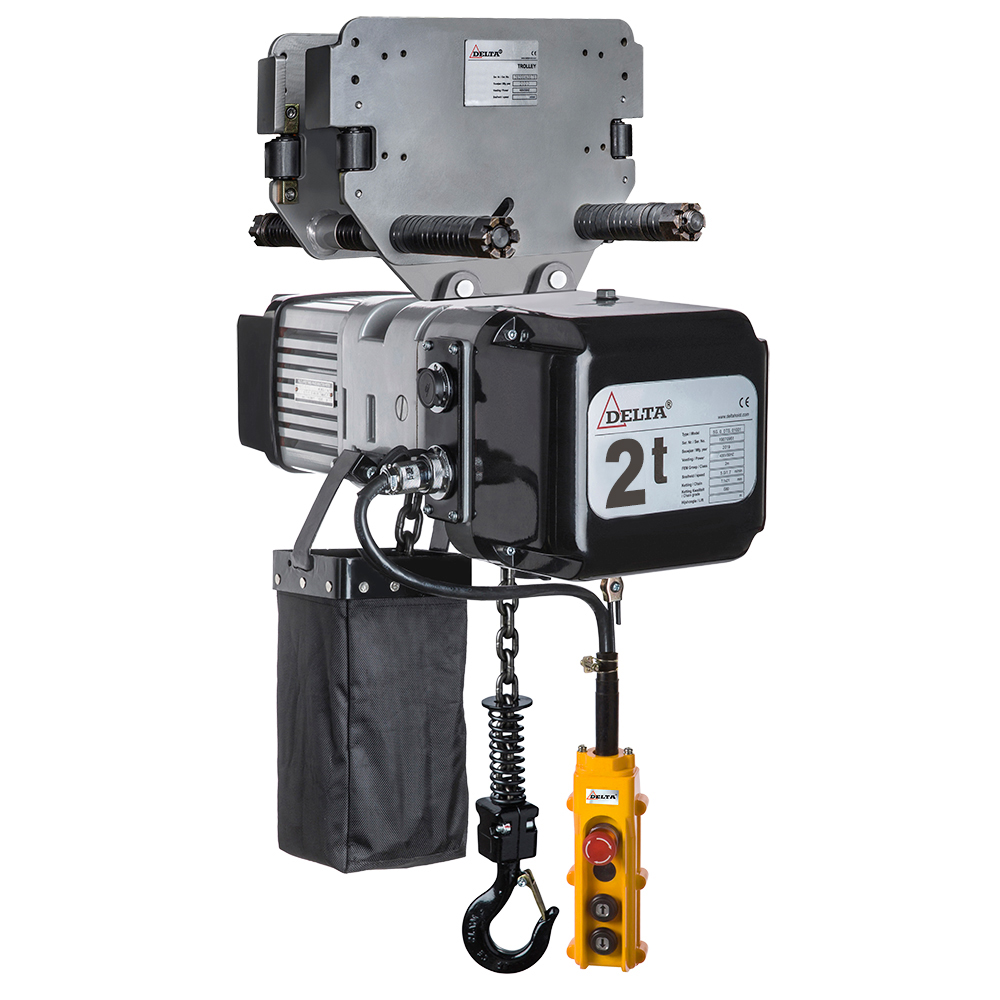

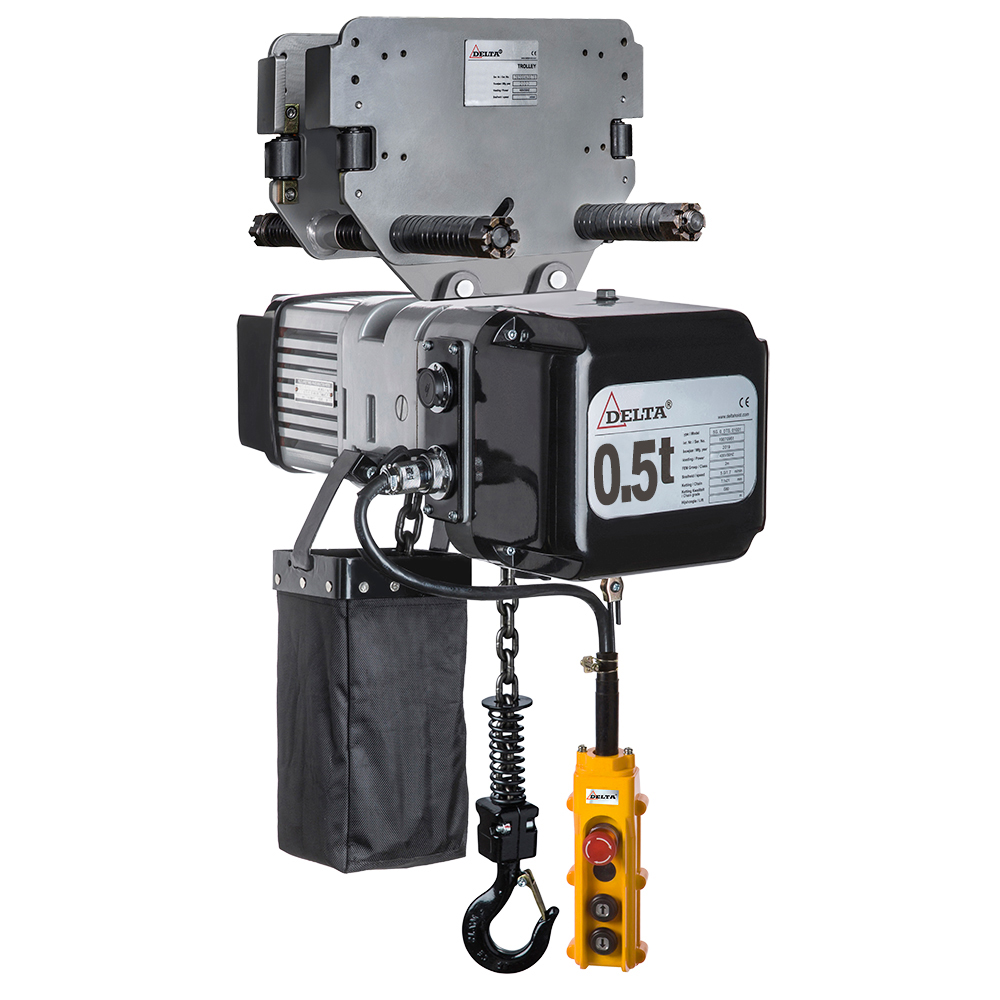

De Delta DTY is een 400-volts elektrische kettingtakel met geïntegreerde duwloopkat, voorzien van veel beveiligingsfuncties en een soepele en stille werking. De takel met aluminium behuizing is geschikt voor een breed scala aan industriële toepassingen. Hij is voorzien van een SIEMENS-besturingssysteem. De DTY heeft een permanent gesmeerde transmissie, welke een soepel en stille werking garandeert. De standaard drukknopafstandsbediening is eenvoudig te vervangen voor een radiografische afstandsbediening, door middel van de eenvoudige plug-and-play aansluitingen. Ook is de takel eenvoudig te demonteren, waardoor onderhoud een stuk gemakkelijker wordt.

Beveiliging

De DTY zit vol met beveiligingsfuncties, want er is niks belangrijker dan veiligheid op de werkvloer. De takel heeft een extern instelbare slipkoppeling als overlastbeveiliging, welke de last vast houdt wanneer deze te zwaar is. De elektromagnetische veerdrukrem houdt de lading ook bij stroomuitval stevig vast. Verder is de DTS beveiligd door een elektro-magnetische hoogste en laagste eindschakelaar, welke ervoor zorgt dat de takel stopt zodra de minimale of maximale hijshoogte bereikt is. Tot slot is de drukknopschakelaar voorzien van een noodstop.

Loopkat

De Delta DTY elektrische kettingtakel is ook te combineren met een elektrische loopkat (DTD). Als u de DTS met 2 snelheden heeft, kunt u zelfs een elektrische loopkat met 2 rijsnelheden. Op zoek naar technischere informatie? Bekijk hier meer informatie over de DTD. Heeft u geen loopkat nodig? Bekijk hier dan het basismodel (DTS).

Standaard meegeleverd

  • Geïntegreerde duwloopkat
  • 24-volts bedieningsschakelaar
  • RUD lastketting conform EN 818-7-DT
  • Wartellasthaak met veiligheidsklep
  • Stuurkabel van 6 meter
  • Stroomkabel van 1 meter (zonder stekker)
  • Kettingbak
  • Handleiding
  • Testcertificaat
  • CE-conformiteitsverklaring

Optioneel

Specificaties

Elektrische takel

Model Werklast (ton) Hijssnelheid (m/min) Hijsketting (Ø x mm) Parten Energieverbruik (kW) Gewicht (kg) Extra gewicht (kg/m)
DTY 0,25-1 0,25 7 5 x 15 1 0,45 42 0,7
DTY 0,25-2 0,25 7 / 2,3 5 x 15 1 0,45 / 0,15 50 0,7
DTY 0,5-1 0,5 7,6 6.3 x 19 1 0,9 43 0,9
DTY 0,5-2 0,5 7,6 / 2,5 6.3 x 19 1 0,9 / 0,3 51 0,9
DTY 1-1 1 5 8 x 24 1 1,1 45 1,5
DTY 1-2 1 5 / 1,7 8 x 24 1 1,1 / 0,37 57 1,5
DTY 2-1 2 5,3 10 x 30,2 1 3 94 2,2
DTY 2-2 2 5,3 / 1,8 10 x 30,2 1 3 / 1 116 2,2
DTY 3-1 3 6 11,2 x 34 1 3 94 2,7
DTY 3-2 3 6 / 2 11,2 x 34 1 3 / 1 116 2,7
DTY 5-1 5 3 11,2 x 34 2 3 108 5,4
DTY 5-2 5 3 / 1 11,2 x 34 2 3 / 1 130 5,4

Duwloopkat

Model Werklast (ton) Balkbreedte (mm) Min. hoogte H (mm) Gewicht (kg) Totaalgewicht (kg)
DTY 0,25-1 0,25 74-300 480 22 64
DTY 0,25-2 0,25 74-300 480 22 72
DTY 0,5-1 0,5 74-300 480 22 65
DTY 0,5-2 0,5 74-300 480 22 73
DTY 1-1 1 74-300 510 22 67
DTY 1-2 1 74-300 510 22 79
DTY 2-1 2 88-300 665 42 136
DTY 2-2 2 88-300 665 42 158
DTY 3-1 3 88-300 665 42 136
DTY 3-2 3 88-300 665 42 158
DTY 5-1 5 88-300 885 44 152
DTY 5-2 5 88-300 885 44 174

Afmetingen

Technische tekening 0,25 ton tot 7,5 ton

0,25 - 7,5 ton

Technische tekening 10 ton

10 ton

Technische tekening loopkat

Loopkat

Elektrische takel

Model A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) H (mm) J (mm) K (mm)
DTY 0,25-1 282 307 214 80 142 102 460 40 25
DTY 0,25-2 307 307 214 80 142 102 460 40 25
DTY 0,5-1 302 307 214 80 142 102 470 40 25
DTY 0,5-2 334 307 214 80 142 102 470 40 25
DTY 1-1 302 307 214 80 142 102 520 45 31
DTY 1-2 354 307 214 80 142 102 520 45 31
DTY 2-1 358 336 260 80 185 165 695 53 38
DTY 2-2 481 336 260 80 185 165 695 53 38
DTY 3-1 358 336 260 80 185 165 695 53 38
DTY 3-2 481 336 260 80 185 165 695 53 38
DTY 5-1 358 336 260 80 240 110 910 75 52
DTY 5-2 481 336 260 80 240 110 910 75 52

Duwloopkat

Model Min. radius (m) Wiel diameter (mm) A (mm) B (mm) C (mm)
DTY 0,25 2,5 68 424 75 270
DTY 0,5 2,5 68 424 75 270
DTY 1 2,5 68 424 75 270
DTY 2 5 96 466 110 330
DTY 3 5 96 466 110 330
DTY 5 5 110 466 110 334

Bijlagen

Specificaties

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
TKE_DTY-0025.0.1.03
EAN-nummer
8719482006715
Gewicht
44.2
