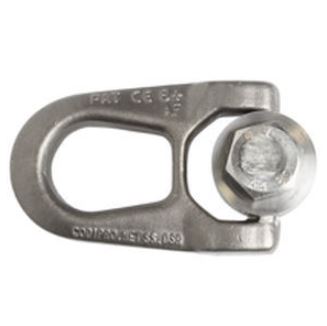

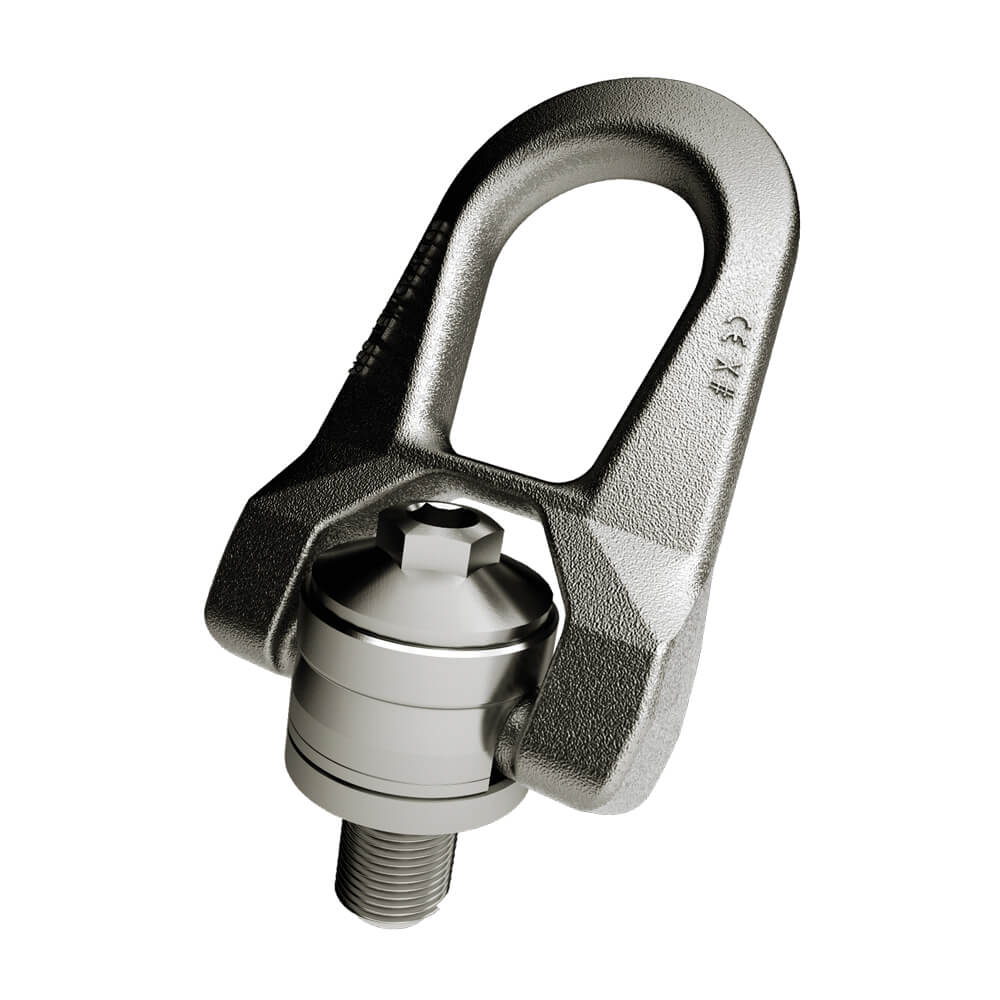

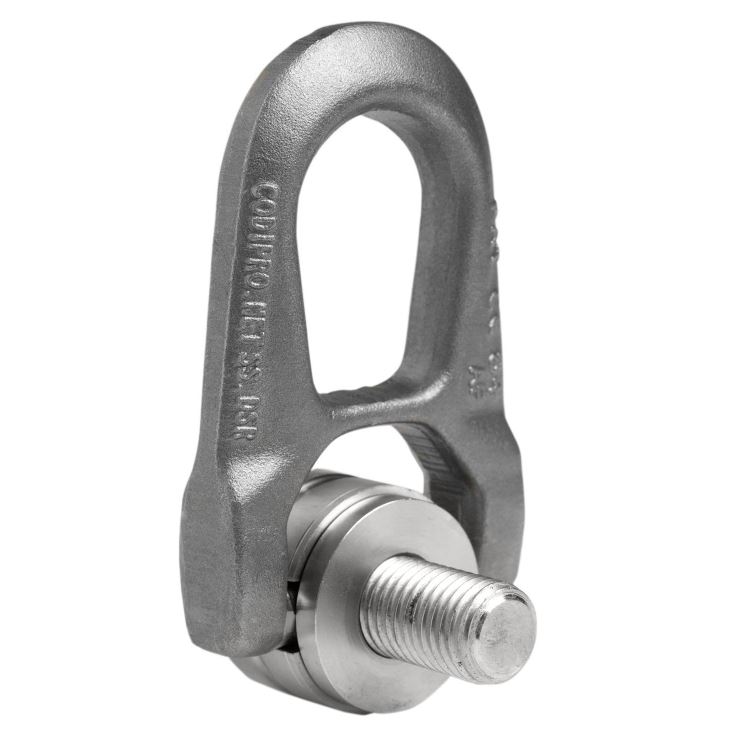

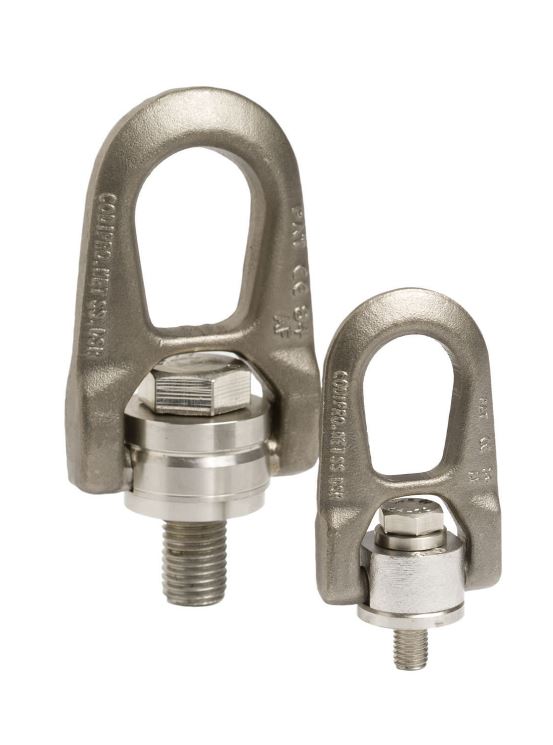

Codipro Dubbel draaibare ring DSR, RVS

  • De dubbele articulatie staat toe dat de ring zich perfect opstelt met de strop.
  • Van M6 tot M30 is standaard voor werklasten van 0,1 t tot 3 t.
  • Veiligheidsfactor 4 of 5.
  • Andere varianten op aanvraag.
  • Conform EN 1677.
  • Maat Werklast
  • Certificaat

Deze combinatie bestaat niet.

€ 124,80 € 124,80
€ 124,80 incl. btw
Op voorraad

Dit product is op aanvraag verkrijgbaar. Neem contact met ons op voor een prijs en levertijd.

info@hijswinkel.nl Contact +31 85 401 3929
Referentie: HO_CPSSDSR-06


Productinformatie Reviews Bijlagen Specificaties

Productinformatie

Roestvrijstalen versie van de dubbel draaibare ring SS.DSR. De dubbel draaibare ring DSR is ontworpen om heffingen onder last te waarborgen. De dubbele articulatie staat toe dat de ring zich perfect opstelt met de strop.

  • Gebruiksfactor 4 of 5, werklast is standaard met gebruiksfactor 5.
  • Roestvrijstaal voor gebruik in vochtige, bijtende en chemische omgevingen.
  • Mogelijkheid tot een hogere WLL en/of centrerende ring op aanvraag.

DSR technische tekening

Model Diameter (mm) WLL 0° (ton)
GF* 5:1		 WLL 90° (ton)
GF* 5:1		 WLL 0° (ton)
GF* 4:1		 WLL 90° (ton)
GF* 4:1		 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) L1 (mm) S1 (mm) S2 (mm) Koppel (Nm) Gewicht (kg)
SS.DSR M6 M6 (x1) 0,2 0,1 0,25 0,15 32 30 30 39 28 13 53 9.5 15 8 16 4 0,3
SS.DSR M8 M8 (x1,25) 0,4 0,3 0,5 0,3 32 30 30 39 28 13 53 9.5 16 8 16 6 0,3
SS.DSR M10 M10 (x1,5) 0,7 0,5 0,9 0,5 32 30 30 39 28 13 53 9.5 16 8 16 10 0,3
SS.DSR M12 M12 (x1,75) 0,9 0,8 1 0,8 32 30 30 39 28 13 53 9.5 19 8 16 15 0,3
SS.DSR M14 M14 (x2) 1,2 1 1,6 1 44 40 45 53 38 17 76 13 29 8 20 30 0,9
SS.DSR M16 M16 (x2) 1,5 1,4 1,9 1,5 44 40 45 53 38 17 76 13 26 8 20 50 0,9
SS.DSR M18 M18 (x2,5) 1,5 1,4 1,9 1,5 44 40 45 53 38 17 76 13 30 8 20 70 1
SS.DSR M20 M20 (x2,5) 1,5 1,4 1,9 1,6 44 40 45 53 38 17 76 13 30 8 20 100 1
SS.DSR M22 M22 (x2,5) 2,8 2,2 3,5 2,2 62 55 58 83 56 25 115 19 42 14 24 120 2,5
SS.DSR M24 M24 (x3) 2,8 2,7 3,5 2,7 62 55 58 83 56 25 115 19 42 14 24 160 2,6
SS.DSR M27 M27 (x3) 2,9 2,8 3,6 2,9 62 55 58 83 56 25 115 19 42 14 24 200 2,7
SS.DSR M30 M30 (x3,5) 3 3 3,7 3,5 62 55 58 83 56 25 115 19 47 14 24 250 2,8

* Gebruiksfactor

Bijlagen

Manual
Specificaties

Specificaties

De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.

Product

Artikelnummer
HO_CPSSDSR-06
EAN-nummer
HO_CPSSDSR-06
Gewicht
0.3
