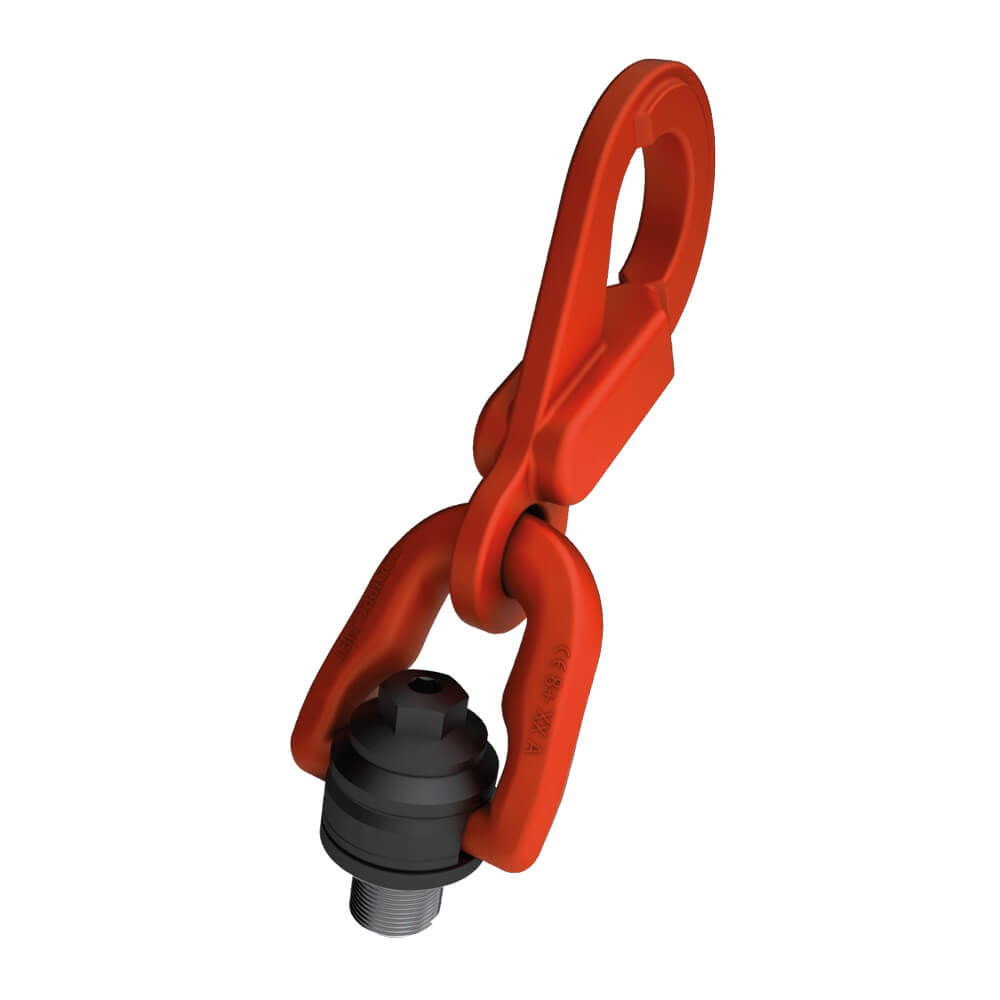

Codipro Dubbel draaibare haak DSH

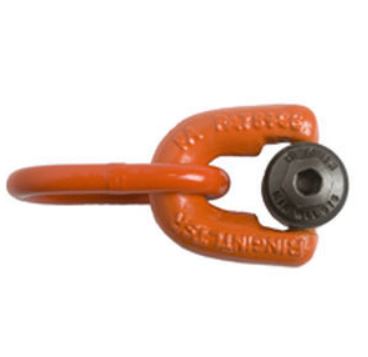

- De DSH dubbel draaibare haak combineert draaibare hijsring en haak in één element.
- Hijscapaciteit in alle richtingen en de dubbele articulatie staat toe dat de ring zich perfect opstelt met de strop.

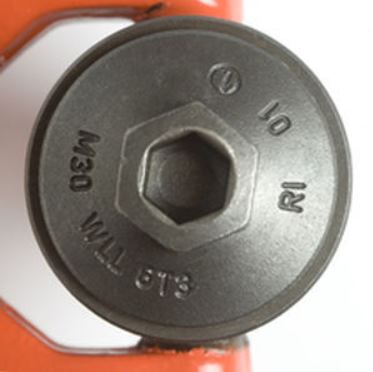

- Kan vastgedraaid worden met steeksleutel of inbussleutel.
- Elke dubbel draaibare haak is getest en wordt geleverd met een certificaat.
- Conform EN 1677.
Productinformatie

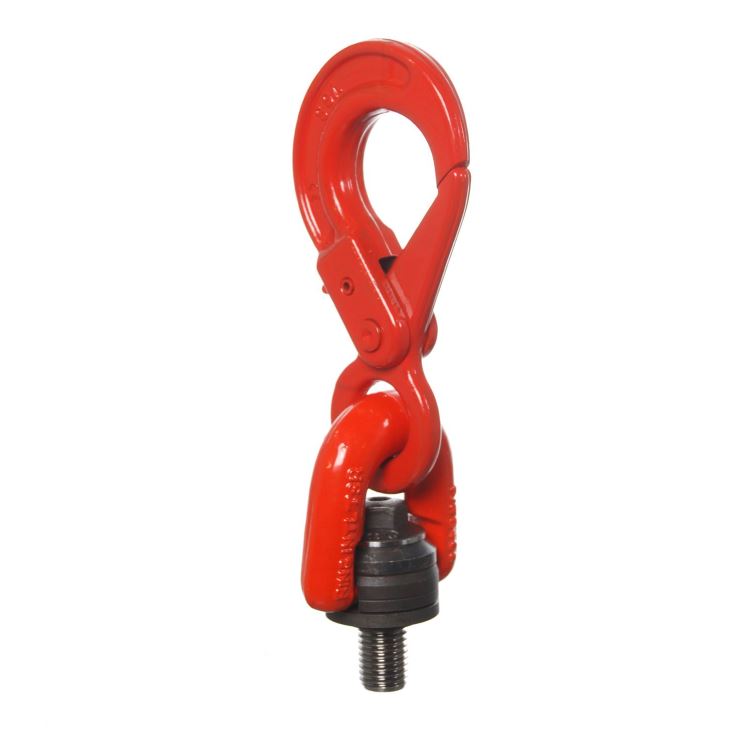

Snel en universeel vasthaken aan elke soort verbinding (zonder bijkomende apparaten), de veiligheidshaak is universeel bruikbaar met rondstroppen, kettingen, touwen, hijsogen. De zelfsluitende veiligheidsklep van de DSH zorgt voor maximale veiligheid.
- Werklast is standaard met gebruiksfactor 5.
- Speciaal GRADUP-staal met een hoge weerstand, klasse > 8.
- Van M8 tot M20 is standaard voor werklasten van 0,4t tot 20t.
- Mogelijkheid tot een hogere WLL en/of centrerende ring op aanvraag.
| Model | Diameter (mm) | WLL (ton) | A(mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | L1 (mm) | S1 (mm) | S2 (mm) | Koppel (Nm) | Gewicht (kg) |
| DSH 8 | M8 (1,25) | 0,4 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 15 | 8 | 16 | 6 | 0,8 |
| DSH 10 | M10 (x1,5) | 0,7 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 18 | 8 | 16 | 10 | 0,8 |
| DSH 12 | M12 (x1,75) | 1,05 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 21 | 8 | 16 | 15 | 0,8 |
| DSH 14 | M14 (x2) | 1,4 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 23 | 8 | 20 | 30 | 1,9 |
| DSH 16 | M16 (x2) | 2 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 27 | 8 | 20 | 50 | 2 |
| DSH 18 | M18 (x2,5) | 2,3 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 27 | 8 | 20 | 70 | 2 |
| DSH 20 | M20 (x2,5) | 2,5 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 23 | 8 | 20 | 100 | 2 |
Bijlagen
Specificaties
De specificatietabel die wordt weergegeven komt overeen met uw geselecteerde variant. Om andere specificaties te bekijken kies de juiste variant.
Product
- Artikelnummer
- HO_CPDSH-008
- EAN-nummer
- HO_CPDSH-008
- Gewicht
- 0.8
